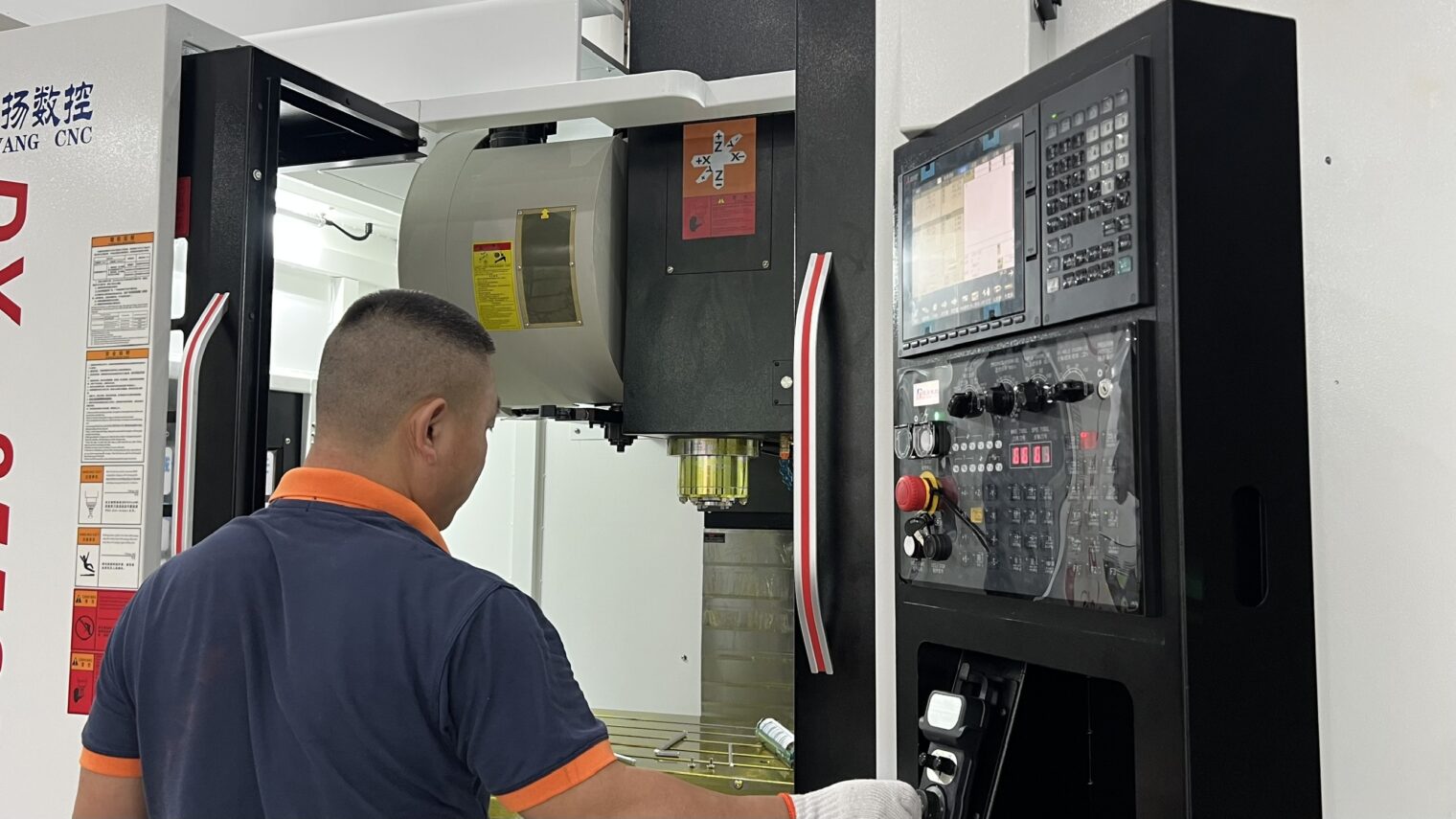

Lệnh chọn dao và thay dao trong trung tâm gia công CNC, đóng vai trò cốt lõi trong quá trình thay dao tự động. Nguyên lý hoạt động liên quan đến nhận dạng dao cụ, điều khiển chuyển động và phối hợp trình tự thời gian giữa các cơ cấu. Dưới đây là phân tích chi tiết theo loại dao và hệ điều khiển số (CNC).
I, Nguyên lý cơ bản của lệnh chọn dao và thay dao
Phân công chức năng của lệnh :
- Lệnh chọn dao (T code) : Điều khiển dao trống (dao đứng sẵn trong ổ) trong dao trạm (tool magazine) di chuyển đến vị trí chờ thay dao.

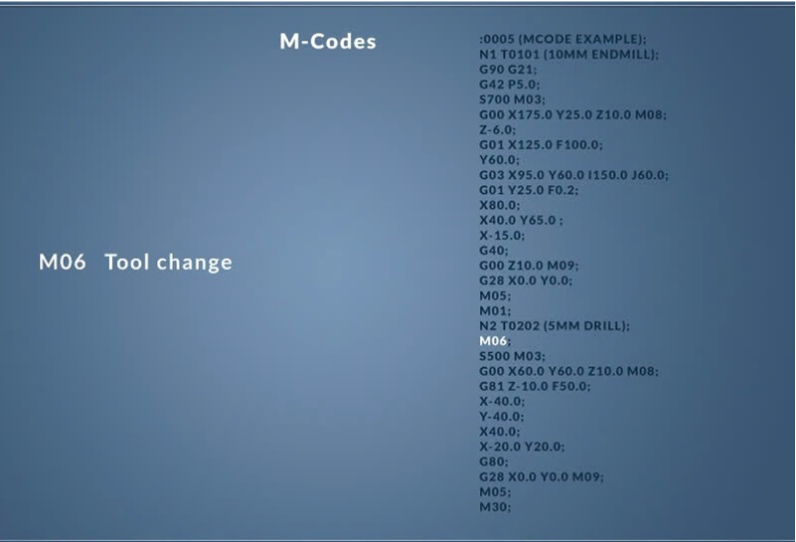

Ví dụ: T02 → chọn dao số 2 (Tool #2), nhưng chưa thực hiện thay dao ngay. - Lệnh thay dao (M06) : Kích hoạt quá trình thay dao bằng cơ cấu cơ khí: Dao đang gắn trên trục chính được cất về dao trạm. Dao đã được chọn sẽ được gắn lên trục chính để tiếp tục gia công.
Trình tự thực hiện lệnh chọn dao và thay dao :
- Thực hiện tuần tự : Ví dụ : T02 M06, chọn dao trước rồi thay dao, phù hợp với ổ chứa dao robot.
- Thực hiện song song : Một số hệ CNC cho phép chọn trước dao kế tiếp trong khi đang gia công, giúp tiết kiệm thời gian. Ví dụ, chọn trước công cụ quy trình tiếp theo trong quá trình cắt để cải thiện hiệu quả.
II, Lệnh chọn dao và thay dao theo từng loại ổ dao khác nhau
Ổ chứa dao kiểu mũ ( không có tay gắp) :
- Đặc điểm: Vị trí ổ dao và số dao cố định tương ứng; việc thay dao được thực hiện nhờ trục chính di chuyển.
- Cú pháp lệnh: M06 Txx (chọn dao và thay dao trong cùng một dòng chương trình).
- Trình tự thực hiện lệnh chọn dao và thay dao :
Trục chính di chuyển đến vị trí thay dao (góc Z = 0);
Ổ chứa dao trượt ngang để căn thẳng với trục chính;
Trục chính nhả dao → ổ chứa dao lấy dao mới → thay dao hoàn tất.

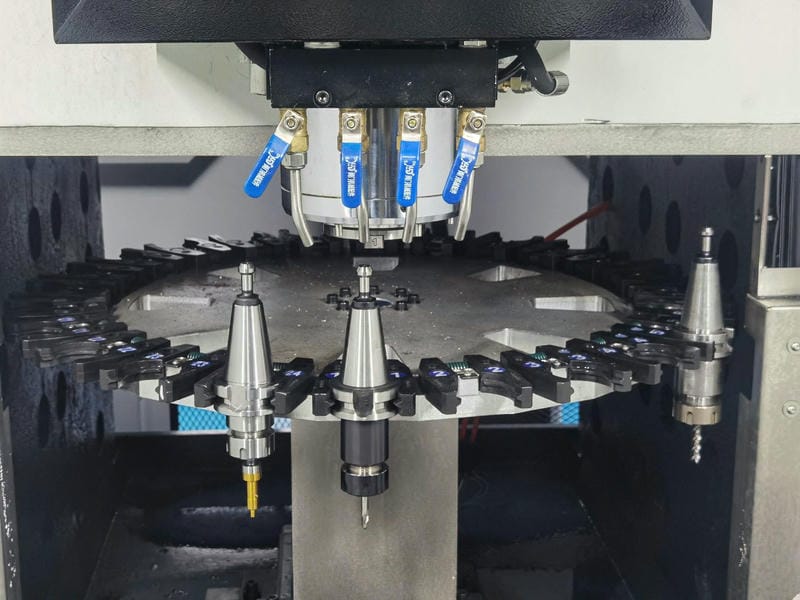

Ổ chứa dao kiểu đĩa/chuỗi ( Có tay gắp) :
ổ chứa dao kiểu đĩa hoặc chuỗi có tay gắp (thường gọi là Arm-type ATC) là hệ thống thay dao cao cấp hơn, chuyên dùng cho các máy CNC tốc độ cao và trung tâm gia công đứng/ngang hiện đại.
- Đặc điểm: Vị trí dao và số dao không cố định, hệ thống CNC sẽ ghi nhớ vị trí thực tế của từng dao.
- Cú pháp lệnh chọn dao và thay dao : Txx (chọn dao trước) và M06 (thực hiện thay dao) có thể lập trình tách rời.
- Trình tự thực hiện:
Lệnh T chọn trước dao, đưa dao tới vị trí chờ thay;
Lệnh M06 kích hoạt tay gắp thực hiện kẹp đồng thời dao trên trục chính và trong ổ chứa dao;
Tay gắp xoay 180° để đổi dao → trở về vị trí ban đầu.
” Hiện nay, các dòng máy CNC hiện đại đều hỗ trợ thay dao tự động nhanh và chính xác.Nếu bạn đang tìm một dòng máy CNC phù hợp cho xưởng (3 trục, 4 trục, 5 trục), việc hiểu rõ lệnh chọn dao và thay dao sẽ giúp bạn vận hành hiệu quả hơn và tránh lỗi trong quá trình sản xuất.”
III, Các điểm lập trình quan trọng và lưu ý trong lệnh chọn dao và thay dao
Thiết lập vị trí thay dao :
- Với trung tâm gia công đứng: trục chính cần về vị trí gốc trục Z (lệnh G28 Z0).
- Với trung tâm gia công ngang: thường yêu cầu trục Y về gốc (G28 Y0).
Quy tắc an toàn :
- Trước khi thay dao, phải đảm bảo trục chính đã dừng quay (M05) và được định hướng chính xác (M19).
- Quá trình thay dao cần tránh va chạm với phôi hoặc đồ gá, đề phòng va đập hoặc sự cố.
Tối ưu hóa hiệu suất :
- Có thể gắn lệnh chọn dao (T) trong đoạn gia công trước đó để tận dụng thời gian chọn dao song song với cắt gọt.
- Một số hệ CNC cho phép sử dụng chương trình con, ví dụ: T02 M98 P9000 – gói gọn thao tác thay dao trong chương trình con để quản lý dễ hơn.
IV, Các ví dụ ứng dụng điển hình trong lệnh chọn dao và thay dao trong CNC
Lệnh chọn dao và thay dao tách riêng (ổ chứa dao có tay gắp)
N10 T03; // Chọn trước dao số 3, ổ chứa dao quay đến vị trí sẵn sàng
… // Thực hiện các thao tác gia công khác
N50 M06; // Kích hoạt tay gắp thực hiện thay dao
Phù hợp với máy có tay gắp dao tự động, giúp rút ngắn thời gian chờ.
Thay dao theo thứ tự bắt buộc (ổ chứa dao kiểu dù, không tay gắp) :
G28 Z0 T02; // Trục Z về gốc đồng thời chọn dao số 2
M06; // Thực hiện thay dao
Áp dụng cho ổ chứa dao kiểu dù, nơi trục chính tự thực hiện thao tác thay dao.
V, Xu hướng phát triển kỹ thuật lệnh chọn dao và thay dao
Hệ thống chọn dao thông minh:
Sử dụng cảm biến và thuật toán AI để tối ưu hóa việc chọn dao theo thời gian thực, giúp giảm thời gian thay dao trên 30%.
Thiết kế hai tay gắp dao:
Cho phép song song thao tác hiệu chỉnh dao và thay dao, đặc biệt phù hợp với trung tâm gia công 5 trục.
👉 Nguyên lý của lệnh chọn dao và thay dao xoay quanh nhận diện vị trí dao và phối hợp chính xác các chuyển động cơ khí.
Khi lập trình, cần căn cứ vào loại ổ chứa dao (có hoặc không có tay gắp) để bố trí trình tự lệnh hợp lý và tuân thủ nghiêm ngặt quy tắc an toàn.
Đề xuất : Nên sử dụng các chương trình con thay dao chuẩn do nhà sản xuất máy cung cấp (ví dụ: O9000) để tăng hiệu suất lập trình và tránh lỗi thao tác.
