龙门加工中心机 DY-2016L

5/5 - (1 vote)

DY-2016L 龙门式数控铣床(DuYang CNC 龙门加工中心)**是一款高精度大型机械加工设备,专为加工尺寸较大且要求高精度的工件而设计。

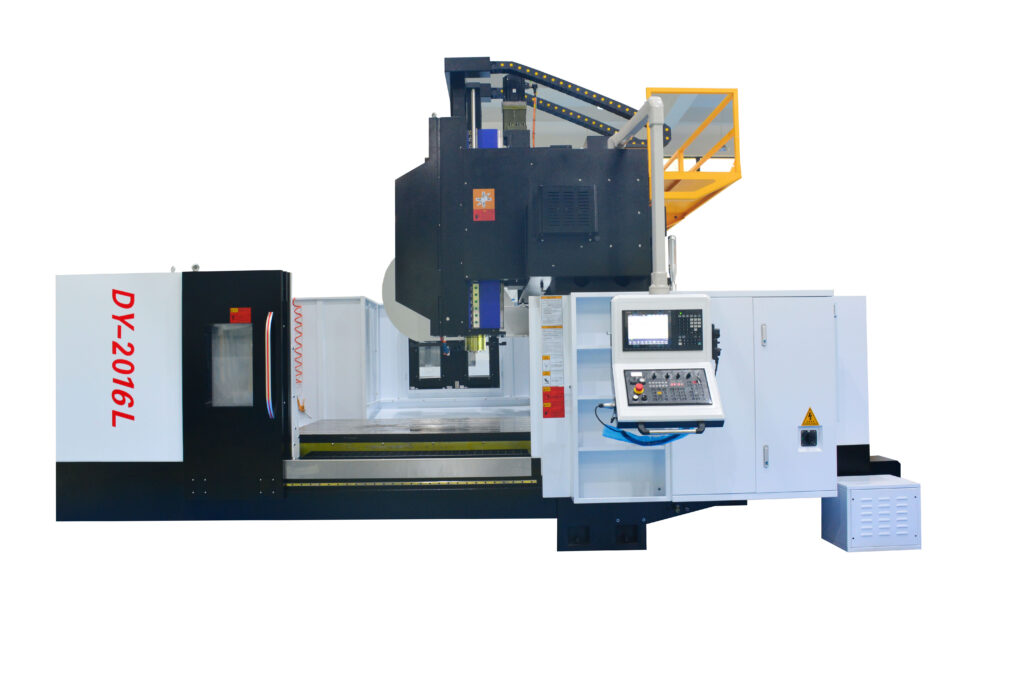

龙门加工中心机 DY-2016L

机床采用高刚性床身结构、直线导轨系统以及大功率主轴,即使在高速加工条件下也能保持稳定切削。搭载先进的数控系统,实现灵活编程、操作简便,并在模具制造、机械加工及重型工业领域展现出卓越的生产效率。

应用领域

DY-2016L 广泛用于汽车工业、工程机械、模架加工、大型模具以及自动化设备制造。机床结构稳固、精度高,能够满足现代工业对效率与品质的严格要求。

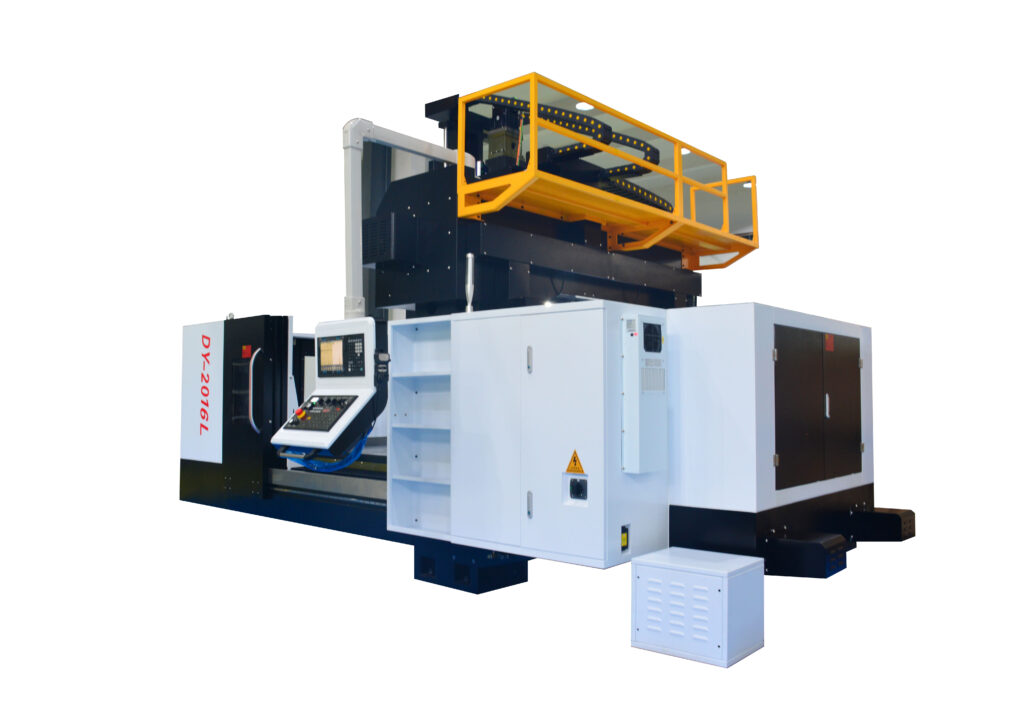

龙门加工中心机 DY-2016L

精密树脂砂铸造结构

采用 HT300 材质,运用精密树脂砂铸造工艺,底座宽大稳固,横梁加厚加宽,确保机台具有高刚性和长期稳定的精度。

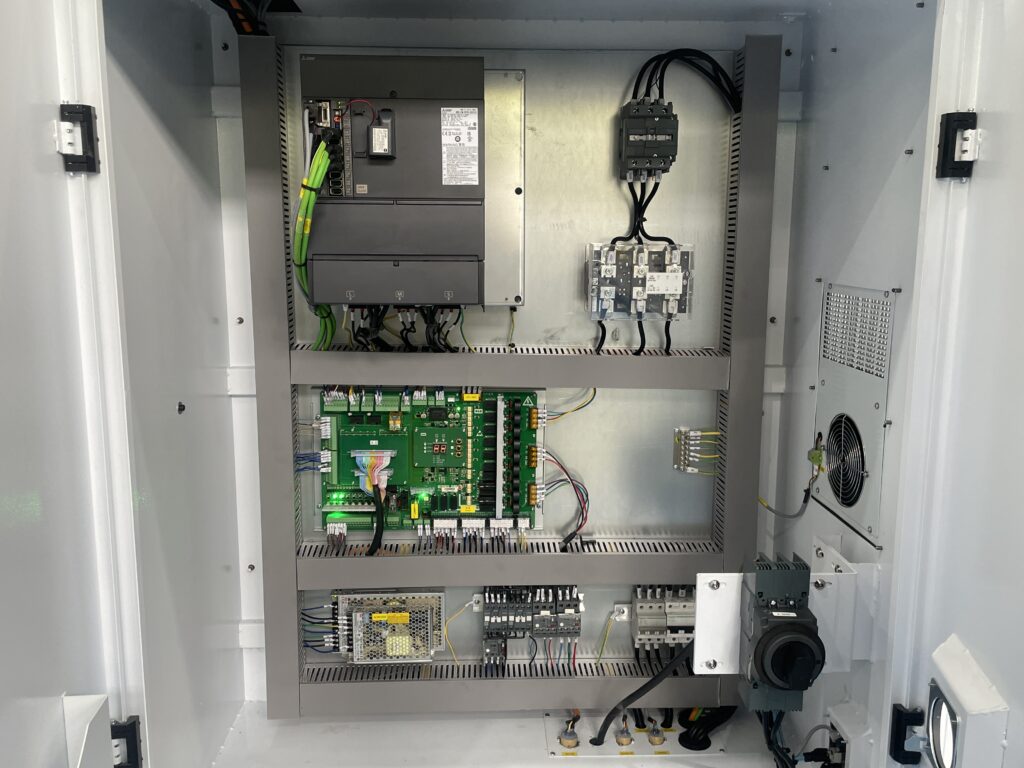

高度集成的智能电控系统

电控柜高度集成,按欧洲 CE 标准开发,配线简洁,抗干扰能力强,散热良好,运行可靠,安全性高。

先进的 CNC 数控系统

可选配日本 FANUC-OI-MF、日本三菱、台湾新代、华中系统等知名品牌。这些系统采用模块化设计,操作界面友好,可靠性高,使用简单方便。

台湾知名主轴

采用台湾皮带式 BT50 主轴,转速可达 6000 rpm,适合重切削,加工稳定,主轴精度高。

24/32 把高速刀库

换刀速度快,减少等待时间,提高加工效率。

导轨 / 丝杠系统

配备高精度运动组件(P4 级线轨、C3 级滚珠丝杠),运行速度快,平稳顺畅,具有更高的稳定性与加工精度。

杜扬数控(DuYang CNC)

杜扬数控拥有扎实的技术基础和强大的制造能力,工程师团队在 CNC 机床开发领域经验丰富。公司不断引进国内外先进技术,并配备多种精密生产与检测设备,如激光干涉仪等,以确保提供高品质的机床产品。公司始终坚持“客户满意是我们的责任”的售后服务理念,深受用户认可,获得市场的广泛好评。

  • 控制系统 :日本 FANUC-OI-MF数字式控制系统。 (可选配日本三菱 M80、台湾新代、华中系统 )
  • 三轴驱动电机 :全数字式伺服电机。
  • 主轴电机 :全数字式伺服主轴电机。
  • 主轴 :台湾罗翌 /台大 /爱贝科主轴。
  • 自动润滑及润滑报警装置 : HERG (河谷 ) /胜祥 /贝奇尔、宝腾。
  • 传动系统 :台湾上银 /银泰 P4精密级线轨 , C3精密级丝杆。
  • 增压缸 :台湾豪澄或臻赏。
  • 轴承 :日本 NSK /德国 FAG /瑞士 SKF轴承 , P4级。
  • 电柜 :电柜热交换恒温系统。
  • 手脉 :日本手持式电子手脉。
  • 联轴器 :尚工、德国 R+W。
  • 冷却泵 :渡扬。
  • 机身 :树脂砂精密机身。
  • 刀库 :台湾德速 BT50-24T圆盘刀库。

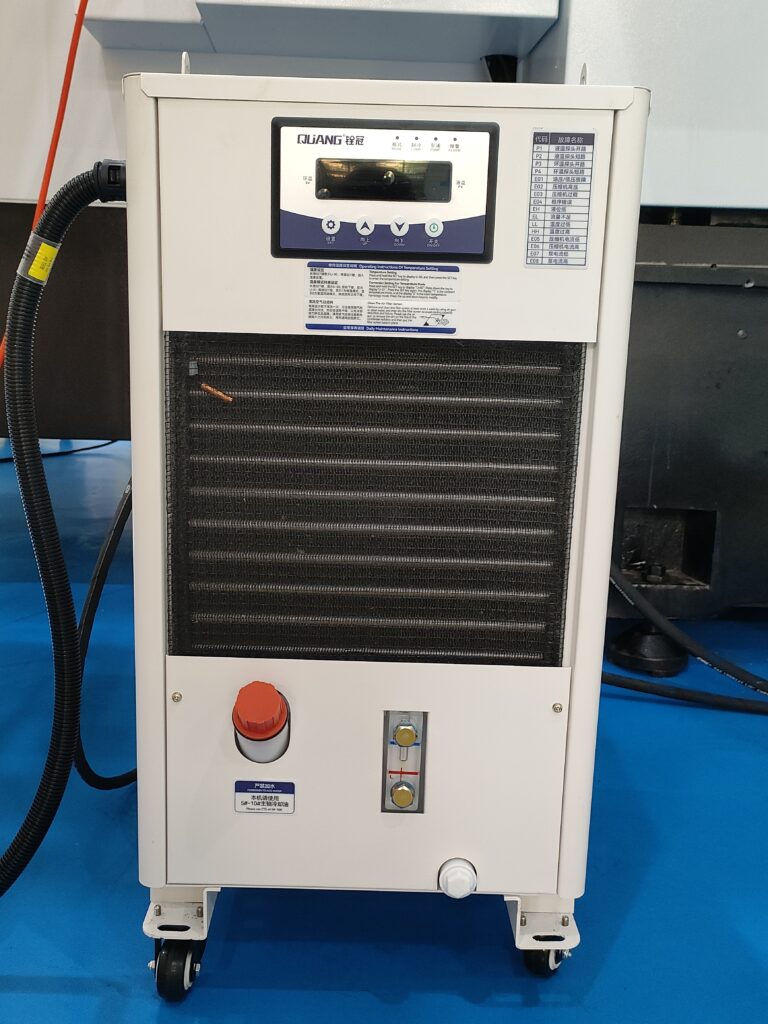

  • 主轴油冷 :瑞科、迪奥特。
  • 随机资料 :操作编程 — —铣床、诊断说明、机床使用说明、装箱单。

备注:

  • 如需特殊配置,请联系技术服务电话,订货时需在订单中专项注明;
  • 本公司随时在进行研究改进工作,因此保有随时更改光机技术参数的权力,变更时恕不另行通知。

龙门加工中心机 DY-2016L

项目 单位 DY-2016L
工作台面尺寸(长×宽) mm 2100 × 1400
工作台移动行程(X) mm 2000
主轴滑座移动行程(Y) mm 1700(换刀行程1780)
主轴上下移动行程(Z) mm 800
龙门宽度 mm 1700
龙门过高 mm 1080
主轴端面至工作台面距离 mm 200–1000
工作台T型槽(数量·尺寸×间距) mm 7-22 × 200
主轴锥孔(型号 / 安装位置) – BT50-Ø190
主轴转速 rpm 6000
切削 / 快移进给速度 m/min 10 / 15
X·Y·Z 轴滚珠丝杆规格 mm 5010 / 5010 / 5010
X轴线轨规格 – 滚柱导轨55/6
Y轴线轨规格 – 滚柱导轨55/4
Z轴线轨规格 – 矩形滑轨
X·Y·Z电机传动方式及传动比 – X/Y/Z轴直联,传动比1.5:1
推荐选用主电机参数(功率) KW 18.5–22
推荐选用X、Y、Z轴电机参数(扭矩) Nm 38 / 30 / 30(增扭)
工作台承重 T 4
光机净重约 T 17.5
