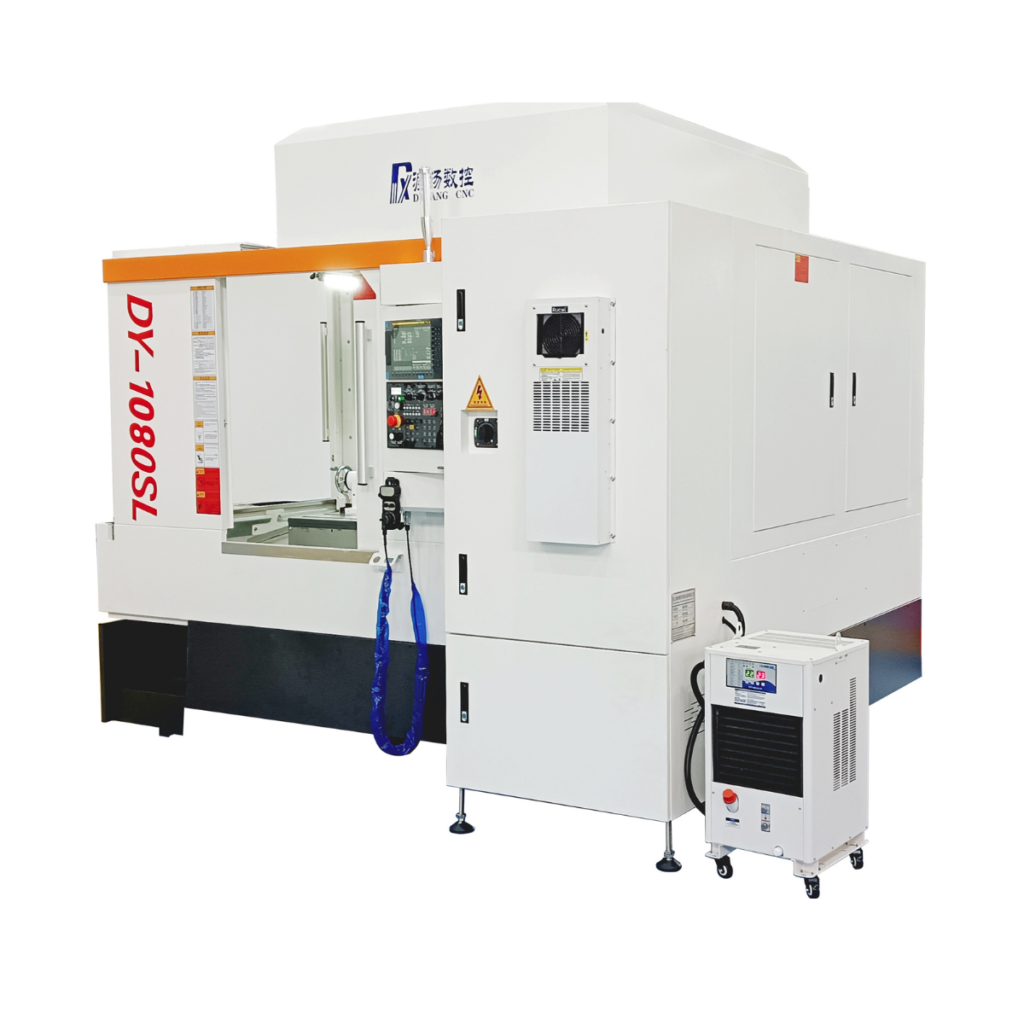

立式加工中心机 DY-1080SL

5/5 - (1 vote)

三轴精密导轨结构

DY-1080SL 立式数控铣床(亦称为 DuYang 立式加工中心)采用三轴高刚性精密导轨设计,运行稳定,定位精确。

高速性能

设备可满足高速、高精度加工要求,广泛应用于电子、机械、自动化、医疗等行业的精密零部件批量生产。

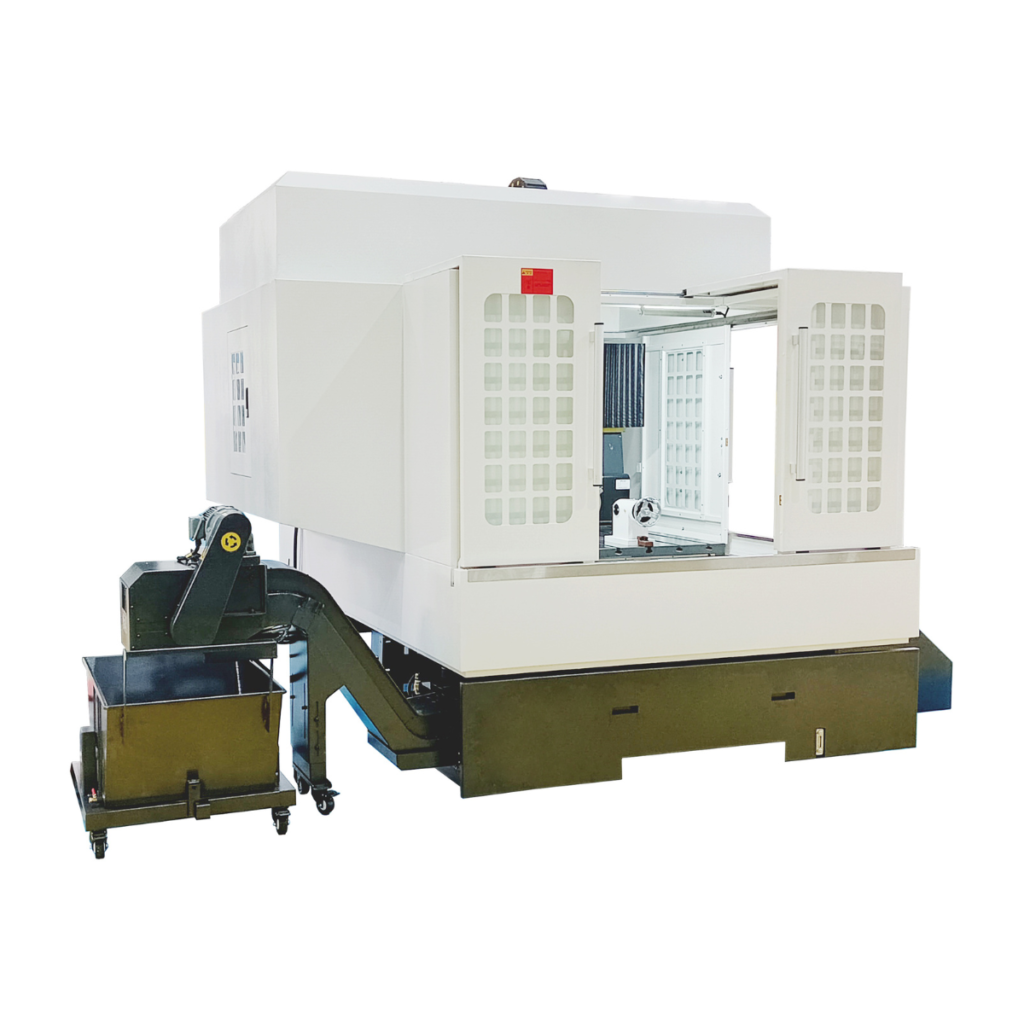

立式加工中心机 DY-1080SL

精密树脂砂铸造结构

采用 HT300 材质,运用精密树脂砂铸造工艺,底座宽大稳固,横梁加厚加宽,确保机台具有高刚性和长期稳定的精度。

高度集成的智能电控系统

电控柜高度集成,按欧洲 CE 标准开发,配线简洁,抗干扰能力强,散热良好,运行可靠,安全性高。

先进的 CNC 数控系统

可选配日本 FANUC-OI-MF、日本三菱、台湾新代、华中系统等知名品牌。这些系统采用模块化设计,操作界面友好,可靠性高,使用简单方便。

台湾知名主轴

采用台湾皮带式 BT50 主轴,转速可达 6000 rpm,适合重切削,加工稳定,主轴精度高。

24/32 把高速刀库

换刀速度快,减少等待时间,提高加工效率。

导轨 / 丝杠系统

配备高精度运动组件(P4 级线轨、C3 级滚珠丝杠),运行速度快,平稳顺畅,具有更高的稳定性与加工精度。

杜扬数控(DuYang CNC)

杜扬数控拥有扎实的技术基础和强大的制造能力,工程师团队在 CNC 机床开发领域经验丰富。公司不断引进国内外先进技术,并配备多种精密生产与检测设备,如激光干涉仪等,以确保提供高品质的机床产品。公司始终坚持“客户满意是我们的责任”的售后服务理念,深受用户认可,获得市场的广泛好评。

  • 控制系统 :日本 FANUC-0I-F Plus数字式控制系统。 (可选配日本三菱 M80、台湾新代、华中系统 )
  • 三轴驱动电机 :全数字式伺服电机。
  • 主轴电机 :全数字式伺服主轴电机。
  • 主轴 :台湾罗翌 /台大 /健椿 /爱贝科 /德久直联主轴。
  • 自动润滑及润滑报警装置 :台湾裕祥 /河谷。
  • 传动系统 :台湾上银 /银泰 P4精密级线轨 , C3精密级丝杆。
  • 增压缸 :台湾豪澄或臻赏。
  • 轴承 :轴承 :日本 NSK /德国 FAG /瑞士 SKF轴承 , P4级。
  • 电柜 :专用电柜热交换恒温系统。
  • 手脉 :日本手持式电子手脉。
  • 联轴器 :尚工、德国 R+W
  • 冷却泵 :渡扬。
  • 机身 :树脂砂精密机身。
  • 刀库 :台湾冈田 /德速 /北钜 BT40-24T圆盘刀库。
  • 主轴油冷 :瑞科、迪奥特。
  • 随机资料 :操作编程 — —铣床、诊断说明、机床使用说明、装箱单。

备注:

  • 如需特殊配置,请联系技术服务电话,订货时需在订单中专项注明;
  • 本公司随时在进行研究改进工作,因此保有随时更改光机技术参数的权力,变更时恕不另行通知.

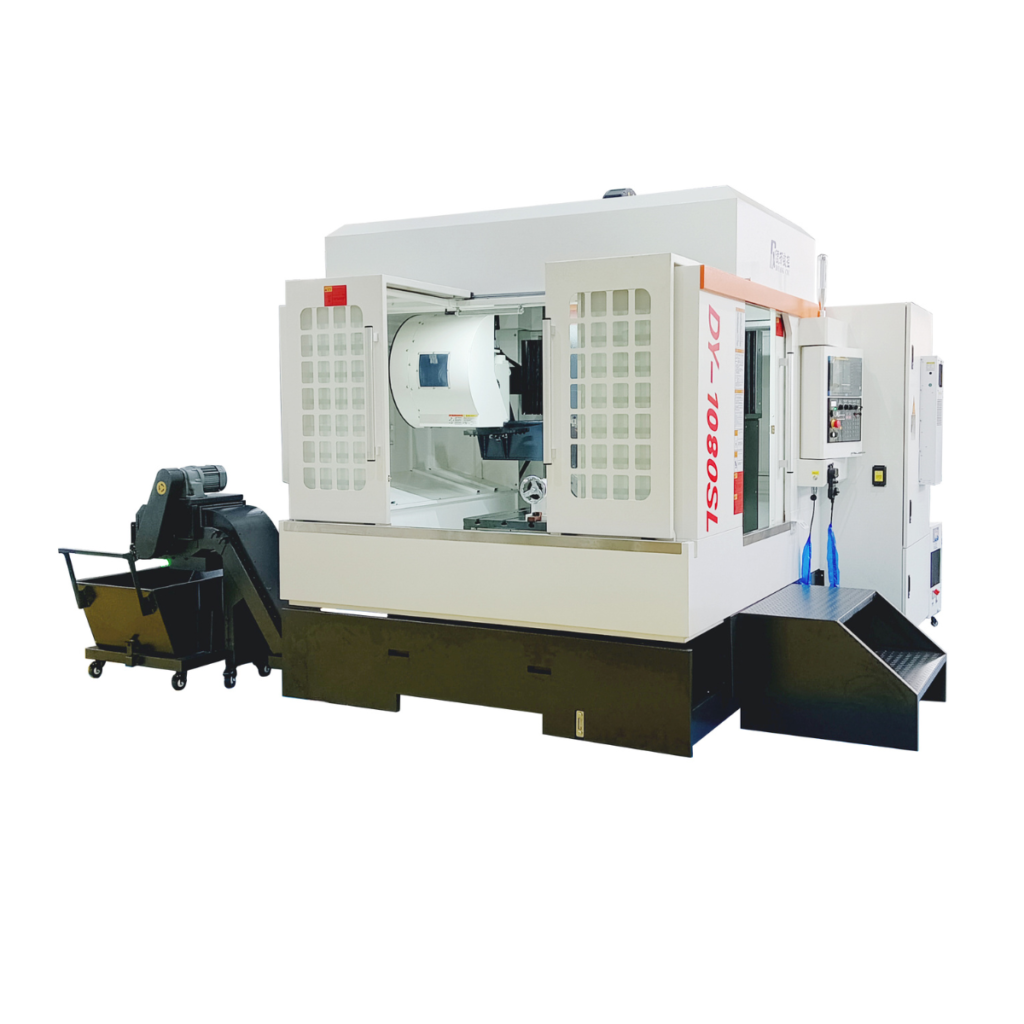

立式加工中心机 DY-1080SL

项目 单位 DY-1080SL
工作台面尺寸(长×宽) mm 1020 × 820
工作台前后移动行程(Y轴) mm 1020
主轴左右移动方向行程(X轴),以工作台内边为准 mm 820
主轴上下移动极限行程(Z轴) mm 350
主轴鼻端至工作台距离 mm 120–470
龙门宽度 mm 900
工作台T型槽(宽×槽数×间距) mm 5 × 12 × 160
工作台承重 Kg 900
主轴规格 – BT40-140
主轴最高转速 rpm 12000
主轴电机功率 Kw 11
刀库容量 把 24
定位精度 mm ±0.005
重复定位精度 mm ±0.003
XYZ轴滚珠丝杠规格 mm 4010 / 4010 / 3210
XYZ轴联接方式 – 直联
X轴线轨规格 – 35滚柱
Y轴线轨规格 – 35滚柱
Z轴线轨规格 – 35滚柱
整机重量(约) T 6.4
整机外形尺寸(长×宽×高) mm 3300 × 3200 × 3000
