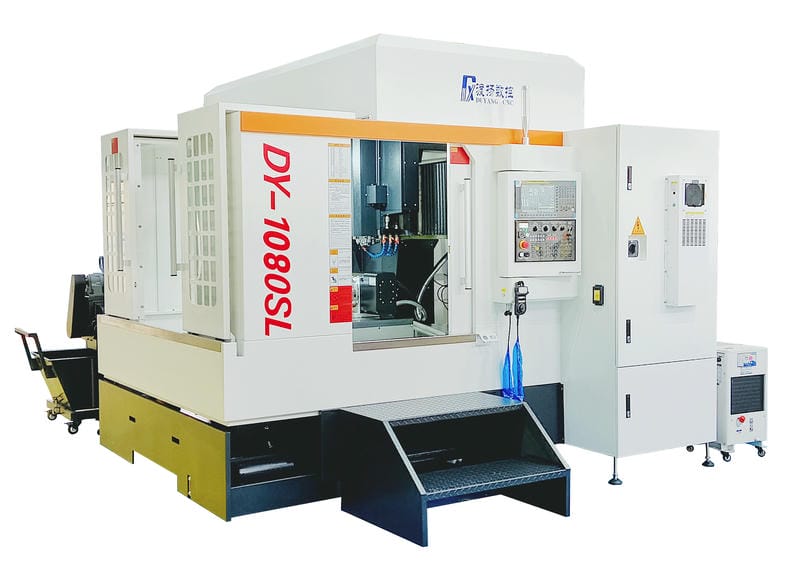

MÁY PHAY ĐỨNG CNC DY-1080SL

5/5 - (1 bình chọn)

Dòng 3 ray dẫn hướng chính xác

Máy Phay Đứng CNC DY-1080SL hay còn gọi là trung tâm gia công đứng CNC DuYang được thiết kế với hệ thống ray dẫn hướng cứng vững cho cả ba trục, vận hành ổn định và định vị chính xác.

Tốc độ cao

Đáp ứng tốt yêu cầu gia công tốc độ cao, độ chính xác cao. Ứng dụng rộng rãi trong sản xuất hàng loạt linh kiện chính xác cho các ngành điện tử, cơ khí, tự động hóa, y tế và sản xuất hàng loạt.

Hiệu quả cắt vượt trội

Khả năng cắt của máy phay cnc DY-1080SL hiệu quả hơn 30 -50% so với các mẫu tương đương truyền thống. Vượt trội về độ chính xác và độ mịn trong gia công khuôn mẫu và linh kiện chính xác.

Thông số kỹ thuật

Ưu điểm của Máy Phay Đứng CNC DY-1080SL

Kết cấu đúc bằng cát nhựa chính xác

Đúc từ HT300 bằng công nghệ cát nhựa chính xác, độ rộng thấp, đàm ngang dày rộng, đảm bảo độ cứng vững và độ chính lâu dài.

Bảng điện thông minh tích hợp cao

Tủ điện thông minh tích hợp cao, phát triển dựa trên tiêu chuẩn CE của châu Âu, thiết kế dây đơn giản, chống nhiễu tốt, thông hóc, độ tin cậy và an toàn vận hành cao.

Hệ thống điều khiển số CNC tiên tiến

Máy phay CNC Du Yang sử dụng các hệ thống nổi tiếng như Nhật Bản FANUC-OI-MF, Mitsubishi Nhật Bản, Syntec Đài Loan, hệ thống Huazhong, v.v…

Các hệ thống có cấu trúc mô-đun, bảng điều khiển thân thiện, độ tin cậy lớn, vận hành đơn giản và thuận tiện.

Trục chính nổi tiếng của Đài Loan

Trục chính truyền động đai BT50, tốc độ quay 6000 vòng/phút, thích hợp cho cắt gọt nặng, tốc độ trục trung bình và độ chính xác cao.

Ổ dao tốc độ cao 24/32 dao

Thay dao nhanh, tiết kiệm thời gian, nâng cao hiệu suất gia công.

Ray dẫn hướng / trục vít

Kết hợp với hệ thống chuyển động quay chính xác cao (trục trơn P4, trục vít bi C3), tốc độ chạy nhanh, vận hành êm dịu, độ ổn định và độ chính xác cao hơn.

DuYang CNC

DuYang CNC có nền tảng kỹ thuật vững chắc và năng lực sản xuất mạnh mẽ, với nhiều kỹ sư giàu kinh nghiệm lâu năm trong lĩnh vực phát triển máy CNC.

Công ty liên tục cập nhật các công nghệ tiên tiến trong và ngoài nước, đồng thời trang bị các thiết bị sản xuất và thiết bị thử nghiệm khác như giao thoa kế laser chính xác, nhằm đảm bảo sản xuất máy công cụ chất lượng cao.

Công ty luôn tuân thủ quan niệm dịch vụ hậu mãi “Sự hài lòng của khách hàng là trách nhiệm của chúng tôi”, đã được khách hàng ghi nhận và khẳng định, được thị trường đón nhận và đánh giá cao.

Cấu hình chính Máy Phay Đứng CNC DY-1080SL

Hệ thống điều khiển: Hệ thống điều khiển số FANUC-0I-F-plus của Nhật Bản.
(Tùy chọn: Hệ thống Mitsubishi M80 của Nhật Bản ，Xindai của Đài Loan hoặc hệ thống Huazhong của Trung Quốc).
Động cơ dẫn động ba trục: Động cơ servo kỹ thuật số hoàn toàn của FANUC (Nhật Bản) (có thể tùy chọn hệ thống Mitsubishi).
Động cơ trục chính: Động cơ servo trục chính kỹ thuật số hoàn toàn của FANUC (Nhật Bản) (có thể tùy chọn hệ thống Mitsubishi).
Trục chính: Trục chính loại đai, tốc độ 8000 vòng/phút, thương hiệu Loyee / TDC / Jianchun / Dejiu (Đài Loan).
Hệ thống bôi trơn tự động và cảnh báo bôi trơn: Thương hiệu YuXiang / HeGu / BaoTeng / BaoXiang (Đài Loan).
Trục vít me bi: Hiwin / PMI (Đài Loan), loại chính xác cao, cấp độ C3.
Xy-lanh tăng áp: Haocheng hoặc Zhenshang (Đài Loan).
Vòng bi: NSK (Nhật Bản), cấp độ P4 hoặc từ Đức.
Tủ điện: Hệ thống trao đổi nhiệt giữ nhiệt độ ổn định trong tủ điện.
Bộ điều khiển tay (tay quay xung): Tay điều khiển điện tử cầm tay (Nhật Bản).
Khớp nối trục: Thương hiệu Chengzhi.
Bơm làm mát: Thương hiệu Duyang.
Thân máy: Thân máy đúc bằng cát nhựa chính xác.
Ổ dao: Ổ dao dạng đĩa BT40-24T (Đài Loan).
Bộ làm mát trục chính bằng dầu: Thương hiệu Ruike.
Tài liệu đi kèm theo máy: Hướng dẫn vận hành – lập trình phay, hướng dẫn chẩn đoán, hướng dẫn sử dụng máy, phiếu đóng gói.

Lưu ý

Nếu cần cấu hình đặc biệt, vui lòng liên hệ bộ phận kỹ thuật. Khi đặt hàng cần ghi rõ yêu cầu trong đơn hàng.
Công ty chúng tôi luôn trong quá trình nghiên cứu cải tiến sản phẩm, do đó có quyền thay đổi thông số kỹ thuật của máy mà không cần thông báo trước.

Thông số kỹ thuật Máy Phay Đứng CNC DY-1080SL

HẠNG MỤC	ĐƠN VỊ	DY-1080SL
Kích thước mặt bàn làm việc (Dài × Rộng)	mm	1020 × 820
Hành trình di chuyển trước–sau trục X của bàn làm việc	mm	1020
Hành trình di chuyển trái–phải trục Y (tính từ giữa bàn làm việc)	mm	820
Hành trình di chuyển trái–phải cực hạn của trục chính (trục Y)	mm	900
Hành trình di chuyển lên–xuống trục Z	mm	350
Chiều cao cổng	mm	900
Rãnh chữ T của bàn làm việc (Rộng × Số rãnh × Khoảng cách rãnh)	mm	5–12×160
Tải trọng bàn làm việc	Kg	900
Khoảng cách từ mặt lắp trục chính đến mặt bàn làm việc	mm	120–470
Thông số trục chính		BT40–140
Tốc độ quay tối đa của trục chính	rpm	12000
Công suất động cơ trục chính	Kw	11
Số dao trong ổ chứa dao	PCS	24
Độ chính xác định vị	mm	±0.005
Độ chính xác lặp lại	mm	±0.005
Quy cách vit me bi trục XYZ		4010/4010/3210
Phương thức nối động cơ XYZ		Trực tiếp
Quy cách ray dẫn hướng trục X		35 con lăn
Quy cách ray dẫn hướng trục Y		35 con lăn
Quy cách ray dẫn hướng trục Z		35 con lăn
Trọng lượng máy (khoảng)	T	6.4
Kích thước tổng thể máy (Dài × Rộng × Cao)	mm	3300 × 3200 × 3000
