MÁY PHAY ĐỨNG CNC DY-970SL

5/5 - (1 bình chọn)

Dòng 3 ray dẫn hướng chính xác

Máy Phay Đứng CNC DY-970SL hay còn gọi là trung tâm gia công đứng CNC DuYang được thiết kế với hệ thống ray dẫn hướng cứng vững cho cả ba trục, vận hành ổn định và định vị chính xác.

Tốc độ cao

Đáp ứng tốt yêu cầu gia công tốc độ cao, độ chính xác cao. Ứng dụng rộng rãi trong sản xuất hàng loạt linh kiện chính xác cho các ngành điện tử, cơ khí, tự động hóa, y tế và sản xuất hàng loạt.

Hiệu quả cắt vượt trội

Khả năng cắt của máy phay đứng CNC DY-970SL hiệu quả hơn 30 -50% so với các mẫu tương đương truyền thống. Vượt trội về độ chính xác và độ mịn trong gia công khuôn mẫu và linh kiện chính xác.

Thông số kỹ thuật

Ưu điểm của Máy Phay Đứng CNC DY-970SL

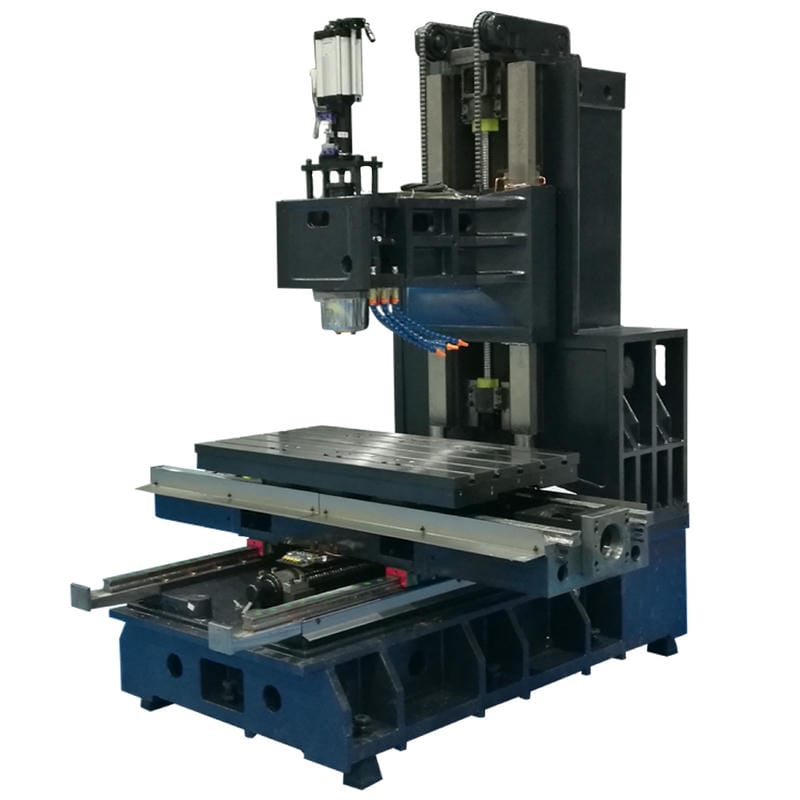

Kết cấu đúc bằng cát nhựa chính xác

Đúc từ HT300 bằng công nghệ cát nhựa chính xác, độ rộng thấp, đàm ngang dày rộng, đảm bảo độ cứng vững và độ chính lâu dài.

Bảng điện thông minh tích hợp cao

Tủ điện thông minh tích hợp cao, phát triển dựa trên tiêu chuẩn CE của châu Âu, thiết kế dây đơn giản, chống nhiễu tốt, thông hóc, độ tin cậy và an toàn vận hành cao.

Hệ thống điều khiển số CNC tiên tiến

Máy phay CNC Du Yang sử dụng các hệ thống nổi tiếng như Nhật Bản FANUC-OI-MF, Mitsubishi Nhật Bản, Syntec Đài Loan, hệ thống Huazhong, v.v…

Các hệ thống có cấu trúc mô-đun, bảng điều khiển thân thiện, độ tin cậy lớn, vận hành đơn giản và thuận tiện.

Trục chính nổi tiếng của Đài Loan

Trục chính truyền động đai BT50, tốc độ quay 6000 vòng/phút, thích hợp cho cắt gọt nặng, tốc độ trục trung bình và độ chính xác cao.

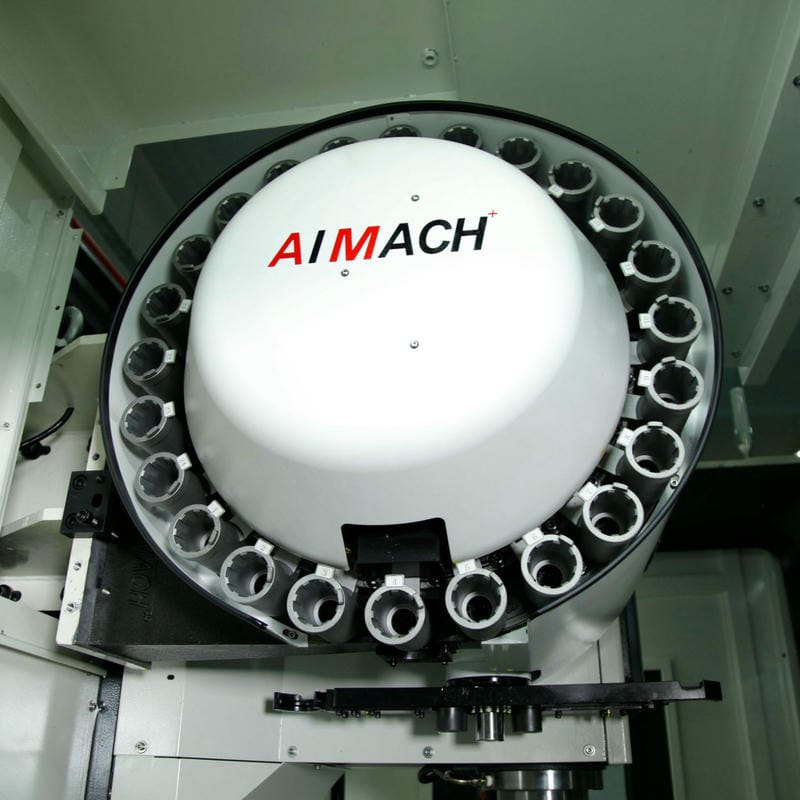

Ổ dao tốc độ cao 24/32 dao

Thay dao nhanh, tiết kiệm thời gian, nâng cao hiệu suất gia công.

Ray dẫn hướng / trục vít

Kết hợp với hệ thống chuyển động quay chính xác cao (trục trơn P4, trục vít bi C3), tốc độ chạy nhanh, vận hành êm dịu, độ ổn định và độ chính xác cao hơn.

DuYang CNC

DuYang CNC có nền tảng kỹ thuật vững chắc và năng lực sản xuất mạnh mẽ, với nhiều kỹ sư giàu kinh nghiệm lâu năm trong lĩnh vực phát triển máy CNC.

Công ty liên tục cập nhật các công nghệ tiên tiến trong và ngoài nước, đồng thời trang bị các thiết bị sản xuất và thiết bị thử nghiệm khác như giao thoa kế laser chính xác, nhằm đảm bảo sản xuất máy công cụ chất lượng cao.

Công ty luôn tuân thủ quan niệm dịch vụ hậu mãi “Sự hài lòng của khách hàng là trách nhiệm của chúng tôi”, đã được khách hàng ghi nhận và khẳng định, được thị trường đón nhận và đánh giá cao.

Cấu hình chính Máy Phay Đứng CNC DY-970SL

Hệ thống điều khiển: Hệ thống điều khiển số FANUC-0I-F-plus của Nhật Bản.
(Tùy chọn: Hệ thống Mitsubishi M80 của Nhật Bản ，Xindai của Đài Loan hoặc hệ thống Huazhong của Trung Quốc).
Động cơ dẫn động ba trục: Động cơ servo kỹ thuật số hoàn toàn của FANUC (Nhật Bản) (có thể tùy chọn hệ thống Mitsubishi).
Động cơ trục chính: Động cơ servo trục chính kỹ thuật số hoàn toàn của FANUC (Nhật Bản) (có thể tùy chọn hệ thống Mitsubishi).
Trục chính: Trục chính loại đai, tốc độ 8000 vòng/phút, thương hiệu Loyee / TDC / Jianchun / Dejiu (Đài Loan).
Hệ thống bôi trơn tự động và cảnh báo bôi trơn: Thương hiệu YuXiang / HeGu / BaoTeng / BaoXiang (Đài Loan).
Trục vít me bi: Hiwin / PMI (Đài Loan), loại chính xác cao, cấp độ C3.
Xy-lanh tăng áp: Haocheng hoặc Zhenshang (Đài Loan).
Vòng bi: NSK (Nhật Bản), cấp độ P4 hoặc từ Đức.
Tủ điện: Hệ thống trao đổi nhiệt giữ nhiệt độ ổn định trong tủ điện.
Bộ điều khiển tay (tay quay xung): Tay điều khiển điện tử cầm tay (Nhật Bản).
Khớp nối trục: Thương hiệu Chengzhi.
Bơm làm mát: Thương hiệu Duyang.
Thân máy: Thân máy đúc bằng cát nhựa chính xác.
Ổ dao: Ổ dao dạng đĩa BT40-24T (Đài Loan).
Bộ làm mát trục chính bằng dầu: Thương hiệu Ruike.
Tài liệu đi kèm theo máy: Hướng dẫn vận hành – lập trình phay, hướng dẫn chẩn đoán, hướng dẫn sử dụng máy, phiếu đóng gói.

Lưu ý

Nếu cần cấu hình đặc biệt, vui lòng liên hệ bộ phận kỹ thuật. Khi đặt hàng cần ghi rõ yêu cầu trong đơn hàng.
Công ty chúng tôi luôn trong quá trình nghiên cứu cải tiến sản phẩm, do đó có quyền thay đổi thông số kỹ thuật của máy mà không cần thông báo trước.

Thông số kỹ thuật Máy Phay Đứng CNC DY-970SL

HẠNG MỤC	ĐƠN VỊ	DY-970SL
Kích thước bề mặt làm việc	mm	600 × 1200
Bàn làm việc tiến trình trái–phải (hướng X)	mm	1100
Bàn làm việc tiến trình trước–sau (hướng Y)	mm	600
Đầu máy tiến trình lên–xuống (hướng Z)	mm	700
Khe chữ T bàn làm việc (chiều rộng × số khe × khoảng cách)	mm	5–18×110
Khả năng chịu tải tối đa của bàn làm việc	kg	800
Khoảng cách từ mặt đầu trục chính đến bàn làm việc	mm	95–795
Khoảng cách từ tâm trục chính đến ray dẫn hướng cột	mm	654
Lỗ côn trục chính		BT40
Thông số trục vít me bi trục XYZ		X: 4012, Y: 4012, Z: 4012
Thông số ray dẫn hướng con lăn trục XYZ		X: RGH45CA, Y: RGW45CC, Z: RGH45CA
Thông số khớp nối ba trục XYZ		BK3–150
Phương thức kết nối động cơ XYZ		Trực tiếp
Ổ chứa	ổ	24
Độ chính xác định vị	mm	±0.005
Lặp lại chính xác định vị	mm	±0.005
Tốc độ tiến vào (X/Y/Z)	m/min	24 / 24 / 24
Tốc độ tối đa trục chính	rpm	8000
Động cơ truyền động trục chính	kw	11
Công suất động cơ XYZ	kw	3 / 3 / 3 (phanh hãm)
Mô-men xoắn của động cơ XYZ	N·m	16 / 16 / 16 (phanh hãm)
Trọng lượng toàn bộ máy (xấp xỉ)	T	6.3
Kích thước tổng thể của máy (Dài × Rộng × Cao)	mm	3300 × 2800 × 2600
