MÁY KHOAN VÀ PHAY DY-T1100

3.7/5 - (3 bình chọn)

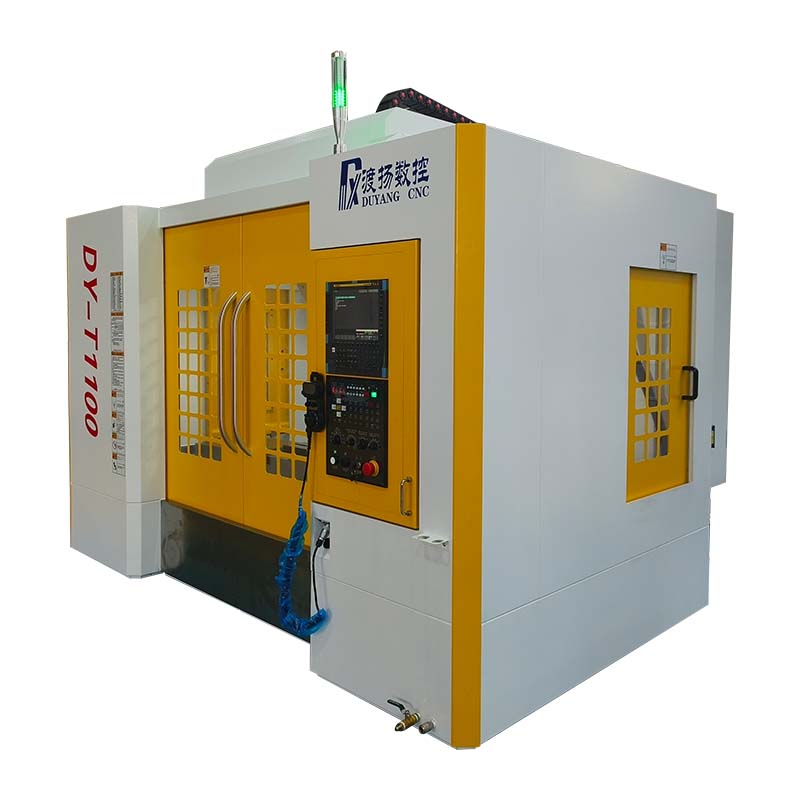

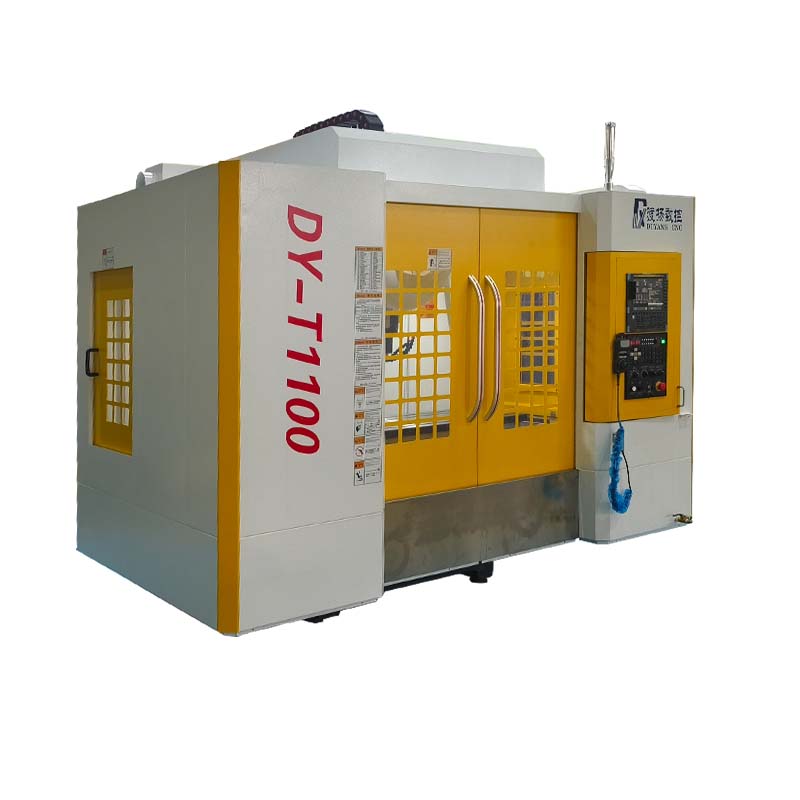

Máy Khoan CNC Tốc Độ Cao DY-T1100

Máy Khoan CNC Tốc Độ Cao DY-T1100 có tốc độ, hiệu suất và độ chính xác cực cao. Thích hợp cho gia công hàng loạt các chi tiết có kết cấu phức tạp, nhiều công đoạn.

Ưu điểm nổi bật của Máy Khoan CNC Tốc Độ Cao DY-T1100

Tốc độ cao: thông qua sự kết hợp vượt trội giữa cơ giới và điện khí, có thể vận hành với tốc độ cao
Hiệu quả cao: được trang bị ổ cứng chứa chứa công cụ servo nhập khẩu, thời gian thay công cụ nhanh hơn, hiệu suất cao
Độ chính xác cao: Nhập khẩu hệ thống chuyển động có độ chính xác cao. Tốc độ nạp của thiết bị có thể đạt tới 48m/phút. Chuyển động càng nhanh, độ chính xác càng cao
Tính ổn định cao: Sử dụng đúc cát nhựa chính xác HT300, đảm bảo tính ổn định lâu dài cho máy.
Ứng dụng rộng rãi trong các ngành điện tử, cơ khí, tự động hóa, y tế… đáp ứng yêu cầu cao về hiệu quả và độ chính xác.

Thông số kỹ thuật

Ưu điểm của Máy Khoan CNC Tốc Độ Cao DY-T1100

Kết cấu đúc bằng cát nhựa chính xác

Khung dầm của Máy Khoan CNC Tốc Độ Cao được đúc từ HT300 bằng công nghệ cát nhựa chính xác, độ rộng thấp, đàm ngang dày rộng, đảm bảo độ cứng vững và độ chính lâu dài

Bảng điện thông minh tích hợp cao

Tủ điện thông minh tích hợp cao, phát triển dựa trên tiêu chuẩn CE của châu Âu, thiết kế dây đơn giản, chống nhiễu tốt, thông hóc, độ tin cậy và an toàn vận hành cao.

Hệ thống điều khiển số CNC tiên tiến

Trung Tâm Khoan Tốc Độ Cao DuYang sử dụng các hệ thống nổi tiếng như Nhật Bản FANUC-OI-MF, Mitsubishi Nhật Bản, Syntec Đài Loan, hệ thống Huazhong, v.v…

Các hệ thống có cấu trúc mô-đun, bảng điều khiển thân thiện, độ tin cậy lớn, vận hành đơn giản và thuận tiện.

Trục chính nổi tiếng của Đài Loan

Trục chính truyền động đai BT50, tốc độ quay 6000 vòng/phút, thích hợp cho cắt gọt nặng, tốc độ trục trung bình và độ chính xác cao.

Ổ dao tốc độ cao 24/32 dao

Thay dao nhanh, tiết kiệm thời gian, nâng cao hiệu suất gia công.

Ray dẫn hướng / trục vít

Kết hợp với hệ thống chuyển động quay chính xác cao (trục trơn P4, trục vít bi C3), tốc độ chạy nhanh, vận hành êm dịu, độ ổn định và độ chính xác cao hơn.

DuYang CNC

DuYang CNC có nền tảng kỹ thuật vững chắc và năng lực sản xuất mạnh mẽ, với nhiều kỹ sư giàu kinh nghiệm lâu năm trong lĩnh vực phát triển máy CNC.

Công ty liên tục cập nhật các công nghệ tiên tiến trong và ngoài nước, đồng thời trang bị các thiết bị sản xuất và thiết bị thử nghiệm khác như giao thoa kế laser chính xác, nhằm đảm bảo sản xuất máy công cụ chất lượng cao.

Công ty luôn tuân thủ quan niệm dịch vụ hậu mãi “Sự hài lòng của khách hàng là trách nhiệm của chúng tôi”, đã được khách hàng ghi nhận và khẳng định, được thị trường đón nhận và đánh giá cao.

❤️Trân trọng cảm ơn quý khách hàng !

Cấu hình chính Máy Khoan CNC Tốc Độ Cao DY-T1100

Hệ thống điều khiển: Hệ thống điều khiển số FANUC-0I-F-plus của Nhật Bản.
(Tùy chọn: Hệ thống Mitsubishi M80 của Nhật Bản ，Xindai của Đài Loan hoặc hệ thống Huazhong của Trung Quốc).
Động cơ truyền động ba trục: Động cơ servo kỹ thuật số hoàn toàn.
Động cơ trục chính: Động cơ servo kỹ thuật số hoàn toàn .
Trục chính: Trục chính tốc độ cao 20.000 vòng/phút từ các thương hiệu Đài Loan: LuoYi / TD / Haozhi / Aibeke / Dejiu.
Thiết bị bôi trơn tự động & cảnh báo bôi trơn: Thương hiệu: HERG (hegu) / Sheng Xiang / Bechelor,Baoteng.
Hệ thống truyền động:Đường ray tuyến tính chính xác cấp P4 Shangyin/Yintai Đài Loan,thanh trục vít chính xác cấp C3.
Ổ trục: Ổ trục thương hiệu NSK Nhật Bản/ Đức FAG/Thuỵ sỹ SKF,cấp P4.
Tủ điện: Trang bị hệ thống trao đổi nhiệt giữ nhiệt độ ổn định.
Đa xung: Xung điện tử cầm tay của Nhật Bản.
Khớp nối : Thương hiệu: Shang Gong,Đức R+W
Bơm làm mát: Thương hiệu: Duyang.
Thân máy: Thân máy đúc bằng cát nhựa chính xác.
Ổ chứa dao: Ổ dao servo loại tay kẹp BT30-21T .
Tài liệu đi kèm: Lập trình vận hành-hướng dẫn chuẩn đoán,hướng dẫn sử dụng máy

Tiêu chuẩn kiểm tra xuất xưởng nghiêm ngặt

Kiểm tra Ballbar
Kiểm tra tia laser
Phát hiện độ lệch trục chính
Điều chỉnh mức độ máy công cụ
Kiểm tra cân bằng động trục chính
Đo góc vuông
Cụm khớp nối trục chính Kiểm tra
Kiểm tra góc vuông giữa trục X và trục Y
Kiểm tra độ chính xác của ghế vít
Trong quá trình lắp ráp vít và ray dẫn hướng, Kiểm tra độ thẳng, độ phẳng đồng thời kiểm tra độ đồng tâm
Độ chính xác bề mặt lắp trục chính Kiểm tra
Độ chính xác song song của đường ray tuyến tính Kiểm tra
Kiểm tra ba chiều
Sản phẩm trước khi xuất xưởng Thử nghiệm kiểm tra gia công

Lưu ý

Nếu cần cấu hình đặc biệt, vui lòng liên hệ bộ phận kỹ thuật. Khi đặt hàng cần ghi rõ yêu cầu trong đơn hàng.
Công ty chúng tôi luôn trong quá trình nghiên cứu cải tiến sản phẩm, do đó có quyền thay đổi thông số kỹ thuật của máy mà không cần thông báo trước.
Trân trọng cảm ơn quý khách hàng !

Thông số kỹ thuật Máy Khoan CNC Tốc Độ Cao DY-T1100

HẠNG MỤC	ĐƠN VỊ	DY-T1100
Kích thước bề mặt làm việc	mm	1000×500
Bàn làm việc tiến trình trái phải (hướng X)	mm	1100
Bàn làm việc tiến trình trước sau (hướng Y)	mm	500
Đầu máy tiến trình lên xuống (hướng Z)	mm	420
Khe chữ T bàn làm việc (chiều rộng × số khe × khoảng cách)	mm	5–18×105
Khả năng chịu tải tối đa của bàn làm việc	kg	600
Khoảng cách từ mặt đầu trục chính đến bàn làm việc	mm	120–540
Khoảng cách từ tâm trục chính đến ray dẫn hướng cột	mm	556
Lỗ côn trục chính		BT30
Ổ chứa dao	PCS	21
Độ chính xác định vị	mm	±0.005
Lặp lại chính xác định vị	mm	±0.005
Tốc độ tiến vào (X/Y/Z)	m/min	36/36/24
Tốc độ tối đa trục chính	rpm	20000/24000
Động cơ truyền động trục chính	kw	3.7
Trọng lượng toàn bộ máy (xấp xỉ)	T	4.5
Kích thước tổng thể của máy (dài × rộng × cao)	mm	2820×2040×2320
