Trục vít me và ray dẫn hướng – Thành phần cốt lõi trong hệ thống chuyển động chính xác của trung tâm gia công CNC, ảnh hưởng trực tiếp đến độ chính xác gia công, tốc độ dịch chuyển và khả năng chịu tải.
Trục vít me là một thành phần không thể thiếu trong các hệ thống cơ khí và tự động hóa. Đây là bộ phận chịu trách nhiệm chuyển động tuyến tính chính xác và ổn định, thường được sử dụng trong các máy công cụ như máy tiện CNC, máy phay, và các thiết bị tự động khác.
Chúng ta hãy tìm hiểu phân tích theo cấu tạo, đặc điểm và ứng dụng trong bài viết dưới đây !
I, Cấu tạo của trục vít me và Ray dẫn hướng

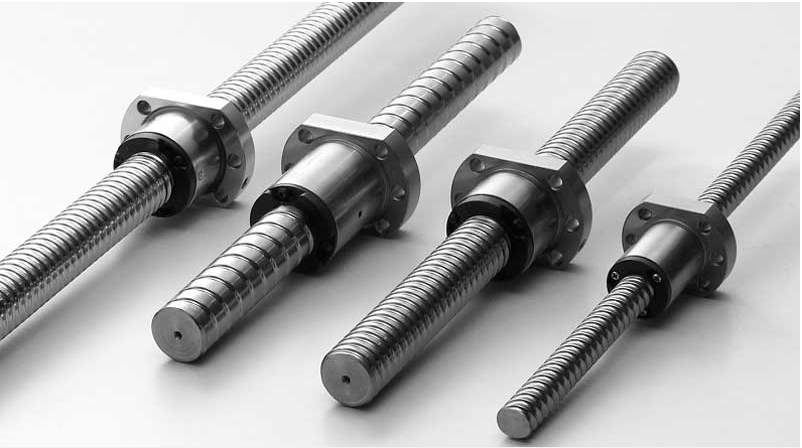

Gồm một trục ren và một đai ốc chạy trên trục đó. Khi trục vít me quay, đai ốc di chuyển dọc theo trục, biến đổi chuyển động quay từ động cơ servo thành chuyển động tịnh tiến, dùng để điều khiển di chuyển chính xác của bàn máy hoặc cụm hộp trục chính.
Các loại trục vít me phổ biến :

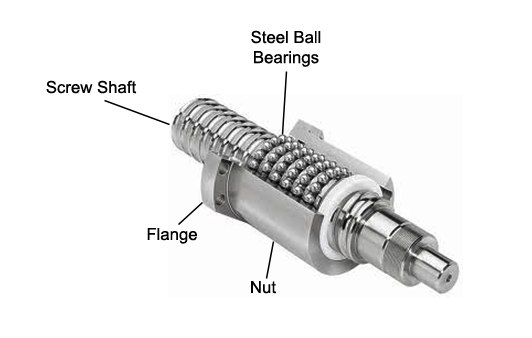

Vít me bi :
Sử dụng cơ chế tuần hoàn bi giúp giảm ma sát, cho phép truyền động chính xác cao với sai số định vị đạt ±0.003mm. Phù hợp với các ứng dụng tốc độ cao, tải nhẹ.

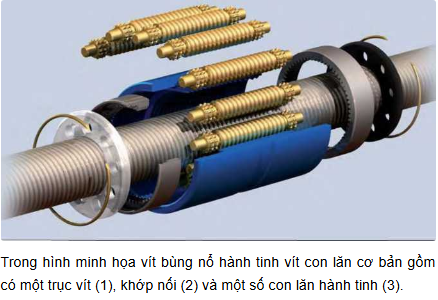

Vít me con lăn hành tinh :
Sử dụng tiếp xúc qua các con lăn, khả năng chịu tải cao gấp 3–10 lần vít me bi. Phù hợp với gia công nặng, cắt gọt mạnh, tuy nhiên chi phí cao hơn.

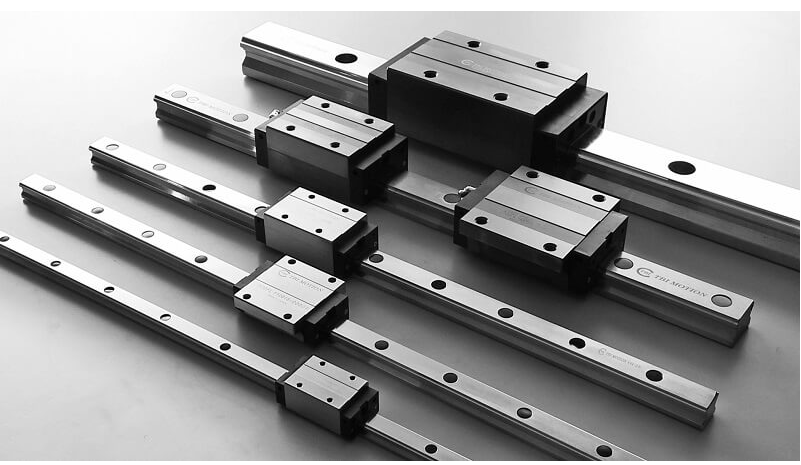

Ray dẫn hướng – Hệ thống dẫn hướng tuyến tính :
Chức năng: Cung cấp dẫn hướng chuyển động tuyến tính chính xác cho các bộ phận chuyển động, đảm bảo độ ổn định và độ lặp lại vị trí cao.
Các loại ray dẫn hướng phổ biến:
Ray dẫn hướng bi :
Bên trong con trượt có tích hợp bi thép, giúp giảm ma sát, đạt được tốc độ di chuyển cao (tối đa đến 48 m/phút). Phù hợp với gia công tinh và tốc độ cao, tuy nhiên độ cứng thấp hơn, dễ bị ảnh hưởng trong cắt nặng.
Ray dẫn hướng con lăn :
Có diện tích tiếp xúc lớn giữa trượt và ray, cho độ cứng cao, khả năng chống va đập tốt, giữ được độ chính xác ổn định trong các ứng dụng gia công nặng và rung động lớn.
Xem thêm : Lệch chọn dao và thay dao trong trung tâm gia công CNC
II, Đặc điểm của trục vít me và Ray dẫn hướng
Trục vít me bi :
Ưu điểm : Tốc độ cao (tối đa 120 m/phút), độ ồn thấp. Hạn chế : Khả năng chịu tải yếu, dễ bị mài mòn. Phù hợp với gia công chi tiết chính xác, khuôn nhỏ.
Trục vít me con lăn hành tinh :
Ưu điểm : Độ cứng siêu cao (cao gấp 10 lần vít me bi). Hạn chế : Giá thành cao, bảo trì phức tạp. Phù hợp với gia công cắt gọt nặng, chi tiết lớn nghành hàng không.
Ray dẫn hướng bi :
Ưu điểm : Độ chính xác cao (±0.005mm), di chuyển nhanh. Hạn chế : Khả năng chống rung kém, cần bôi trơn định kỳ. Phù hợp với điện tử 3C, khuôn chính xác.
Ray dẫn hướng con lăn :
Ưu điểm : Ổn định khi chịu tải lớn (>10 tấn), tuổi thọ dài. Hạn chế : Ma sát lớn hơn, tốc độ thấp hơn. Phù hợp máy công cụ nặng, khuôn nghành ô tô.
III, Đề xuất chọn lựa và ứng dụng
Ứng dụng đòi hỏi độ chính xác cao (ví dụ: linh kiện điện thoại) : Ưu tiên kết hợp vít me bi + ray dẫn hướng bi. Đảm bảo tốc độ di chuyển cao (lên tới 48m/phút) và độ chính xác cấp micromet.
Ứng dụng cắt gọt nặng (ví dụ: khuôn ô tô) : Khuyến nghị sử dụng vít me con lăn hành tinh + ray dẫn hướng con lăn. Tăng khả năng chịu tải hơn 3 lần, giảm sai số do rung động.
Gia công tối ưu chi phí : Có thể sử dụng tổ hợp vít me và ray dẫn hướng từ các hãng Đài Loan như Hiwin. Giá thành hợp lý, độ tin cậy cao, dễ thay thế linh kiện
Lưu ý bảo trì :
Ray dẫn hướng bi cần được vệ sinh và tra mỡ định kỳ (khuyến nghị mỗi 500 giờ vận hành) để tránh bụi gây kẹt
Vít me con lăn hành tinh cần theo dõi lực tiền ép (preload) để tránh biến dạng dẻo khi quá tải
IV, Xu hướng phát triển :
Thiết kế tích hợp : Tích hợp cảm biến thông minh vào trục vít me và ray dẫn hướng, cho phép theo dõi nhiệt độ, rung động, hỗ trợ bảo trì dự báo
Vật liệu nhẹ hóa : Thử nghiệm vít me có đai ốc bằng sợi carbon gia cường, giúp giảm trọng lượng 30% mà vẫn giữ nguyên độ cứng
Sản xuất thân thiện môi trường : Thúc đẩy sử dụng ray dẫn hướng tự bôi trơn, giúp giảm tiêu thụ dầu bôi trơn hơn 80%, đáp ứng tiêu chuẩn sản xuất xanh.
Việc lựa chọn trục vít me và ray dẫn hướng cần xem xét tổng thể các yếu tố: Vật liệu gia công, tải trọng, yêu cầu độ chính xác, và ngân sách đầu tư: Với ứng dụng tốc độ cao, chính xác, nên ưu tiên tổ hợp trục vít me bi + ray dẫn hướng bi. Với môi trường cắt gọt nặng, rung động lớn, giải pháp lý tưởng là trục vít me con lăn hành tinh + ray dẫn hướng con lăn.
Việc sử dụng trục vít me-ray dẫn hướng trong máy móc công nghiệp là một phần quan trọng của quá trình sản xuất và gia công. Đảm bảo sự chính xác và độ chính xác cao trong việc di chuyển và vận hành các thiết bị. Đặc biệt, trong ngành công nghiệp CNC, trục vít me-ray dẫn hướng đóng vai trò quan trọng trong việc điều khiển và điều hướng chính xác của các công cụ gia công.
Hy vọng chia sẻ trên của Duyang CNC sẽ giúp quý khách hiểu hơn và có sự lựa chọn đúng đắn!
