在加工中心中，“刀库”（又称为 magazine tool）是一个非常重要的部件，其作用类似于一个刀具储存仓。它负责存放和轮换不同类型的刀具，使设备能够在需要时自动更换刀具，从而保证加工过程的连续性和高效性。下面我们将分析CNC加工中心中常见的几种刀库类型，并介绍各自的优缺点
加工中心常见刀库类型及其优缺点分析
一、斗笠式刀库
1.结构特点：
- 刀库呈圆盘状，刀具垂直排列，通过主轴上下移动完成换刀。
2.优点：
- 成本低：结构简单，价格实惠，适合中小型企业。
- 维护方便：故障率低，日常维护仅需清洁和调整张力。
- 稳定性好：无机械手传动部件，适合中低速加工环境。
3.缺点 :
- 换刀速度慢：换刀时间约8秒，影响效率。
- 容量受限：通常仅容纳16-24把刀具，无法满足大批量生产。
- 精度问题：长期使用后刀具锥面易积屑，影响重复定位精度。
- 适用场景：小批量、多品种的中低速加工，如小型模具或预算有限的车间。

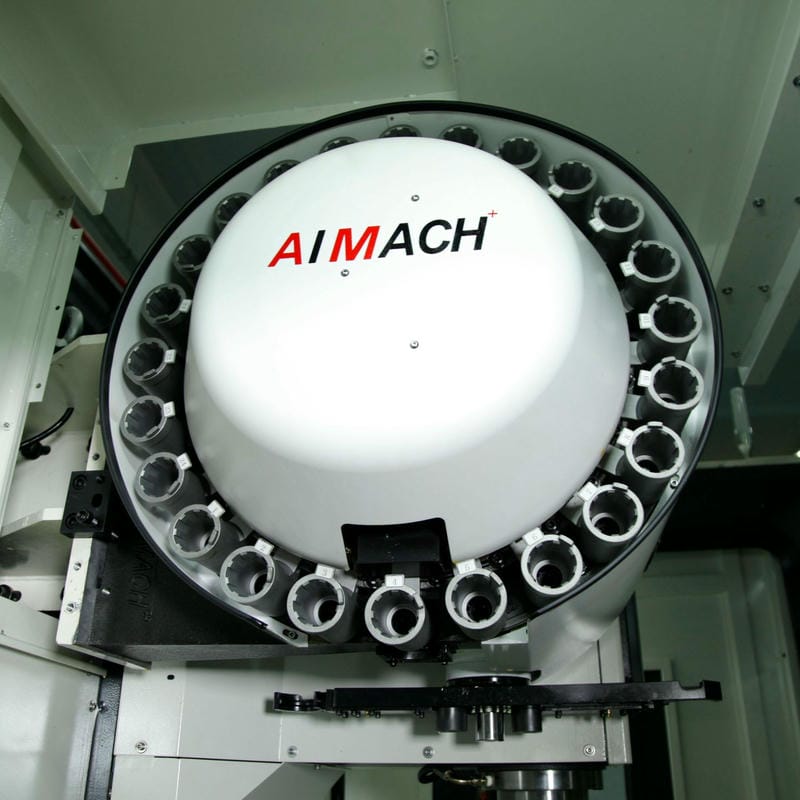

二、圆盘式刀库（机械手刀库）
1.结构特点：
- 配备机械臂实现快速换刀，刀具水平排列在旋转圆盘上。
2.优点 :
- 换刀速度快：换刀时间可控制在4秒内，适合高效生产。
- 容量较大：最多可容纳40把刀具，扩展性强。
- 兼容性高：支持多种刀具类型，适合复杂加工任务。
3.缺点 :
- 成本高：价格比斗笠式贵约30%，维护成本也较高。
- 对刀具限制严格：刀具重量和长度超出标准易导致甩刀或碰撞事故。
- 环境敏感：需稳定气压和信号控制，故障排查复杂。
- 适用场景：汽车零部件、航空航天等大批量高精度加工。
三、链式刀库
1.结构特点：
- 刀具通过链条串联存储，容量大且布局灵活。
2.优点 :
- 超大容量：可存储上百把刀具，适合长期连续加工。
- 扩展性强：模块化设计支持按需增减刀具数量。
- 稳定性高：耐冲击性强，适合重切削环境。
3.缺点：
- 体积庞大：占用空间大，需专用场地布局。
- 维护复杂：链条磨损需定期更换，停机时间长。
- 换刀速度中等：略慢于圆盘式刀库。
适用场景：船舶制造、能源设备等大型工件加工。
四、盘式刀库（立式/卧式）
1.结构特点：
- 刀具分层或水平排列，分内装式和外装式两种。
1.优点：
- 空间利用率高：内装式结构紧凑，适合小型加工中心。
- 精度稳定：高刚性导轨设计，定位精度可达±0.005mm。
- 散热性好：外装式便于维护和散热，适合高温加工。
2.缺点 :
- 容量有限：一般不超过30把刀具。
- 成本差异大：高端型号价格接近机械手刀库。
- 适用场景：精密电子零件、医疗器械等小型高精度加工。
五、其他类型刀库
1.固定刀库 :
- 特点：刀具位置固定，无自动换刀功能。
- 优点：结构简单，成本极低。
- 缺点：人工换刀效率低，仅适合教学或简单零件加工。
2.随机刀库 :
- 特点：智能选刀系统，支持刀具动态调度。
- 优点：灵活性高，适合多品种小批量生产。
- 缺点：控制系统复杂，维护成本高。
综合选型建议
- 预算与效率：优先选斗笠式（低成本）或圆盘式（高效率）。
- 加工规模：大批量选链式刀库，小批量选盘式刀库。
- 精度要求：高精度场景推荐内装式盘式刀库或机械手刀库。
- 维护能力：机械手刀库需专业团队，斗笠式适合自主维护。
