高速钻攻中心机 DY-T800

5/5 - (1 vote)

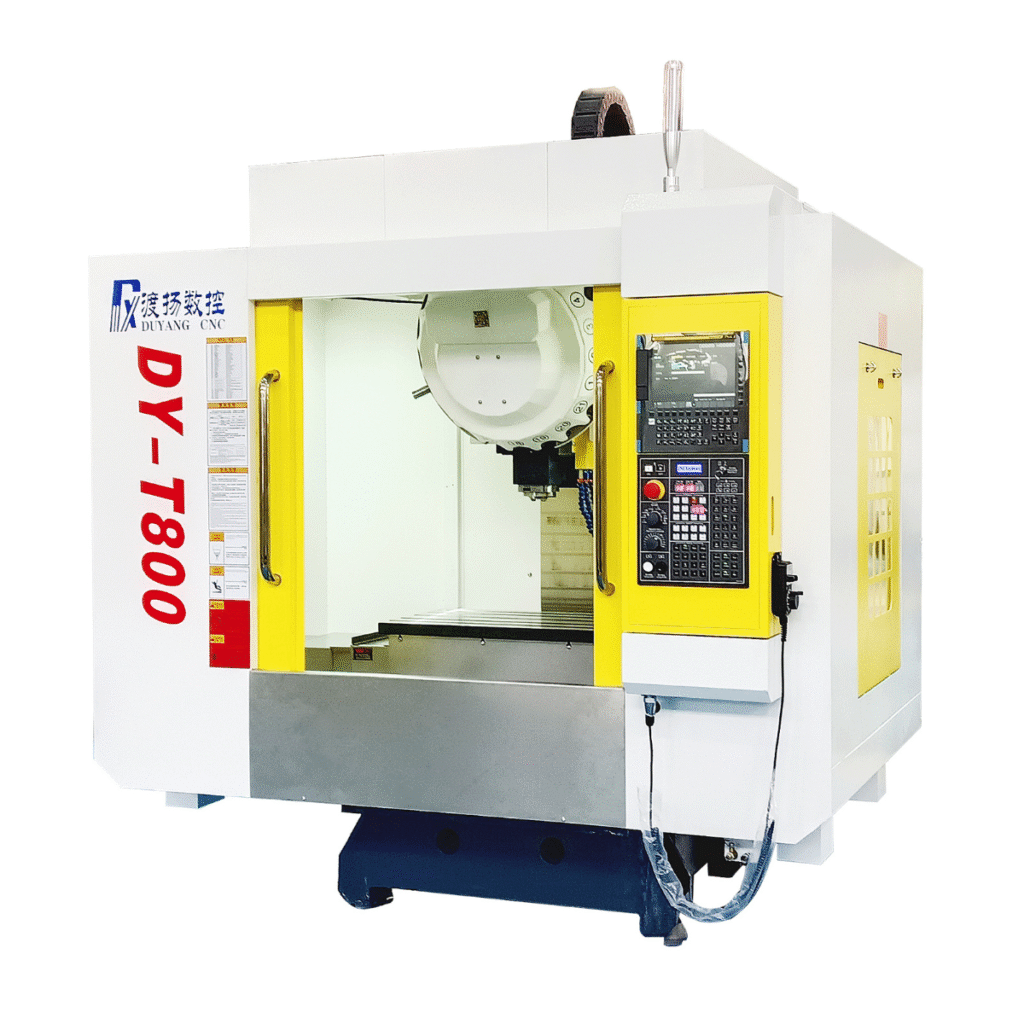

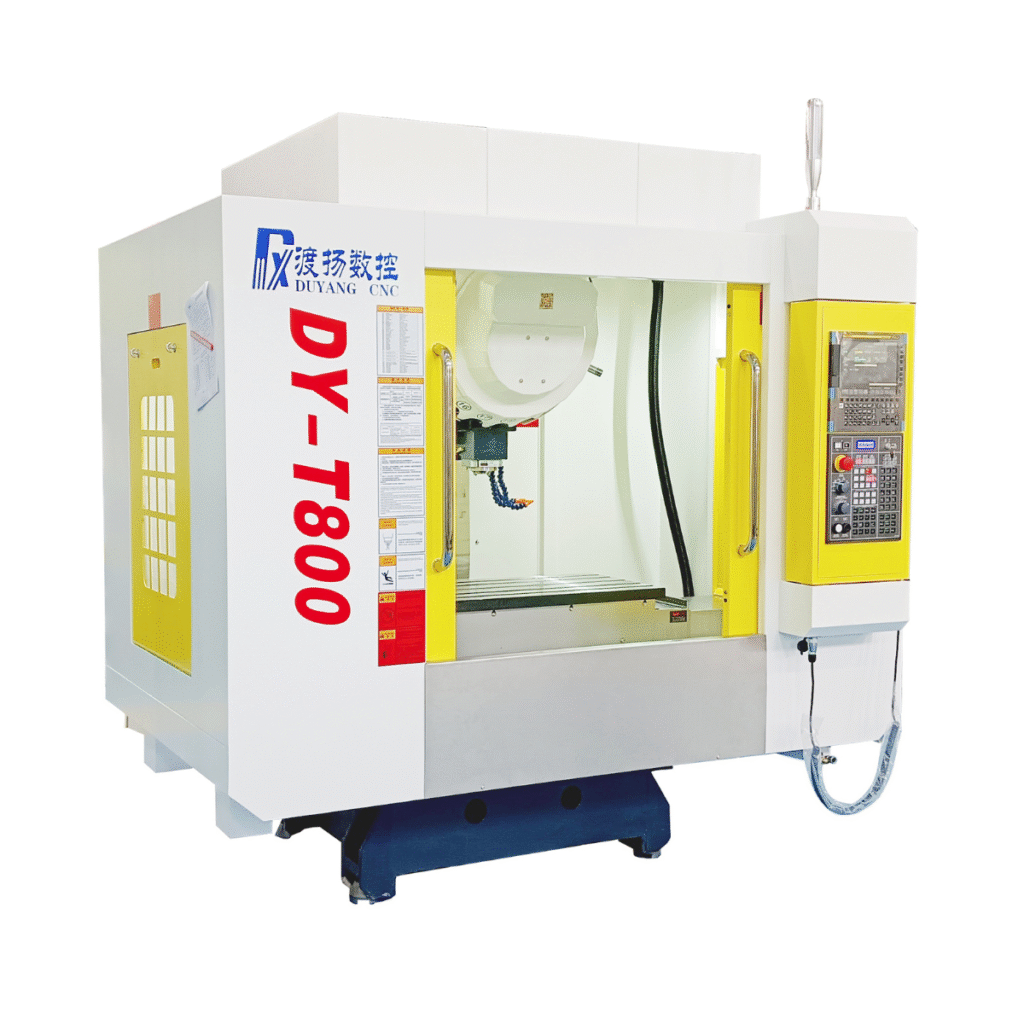

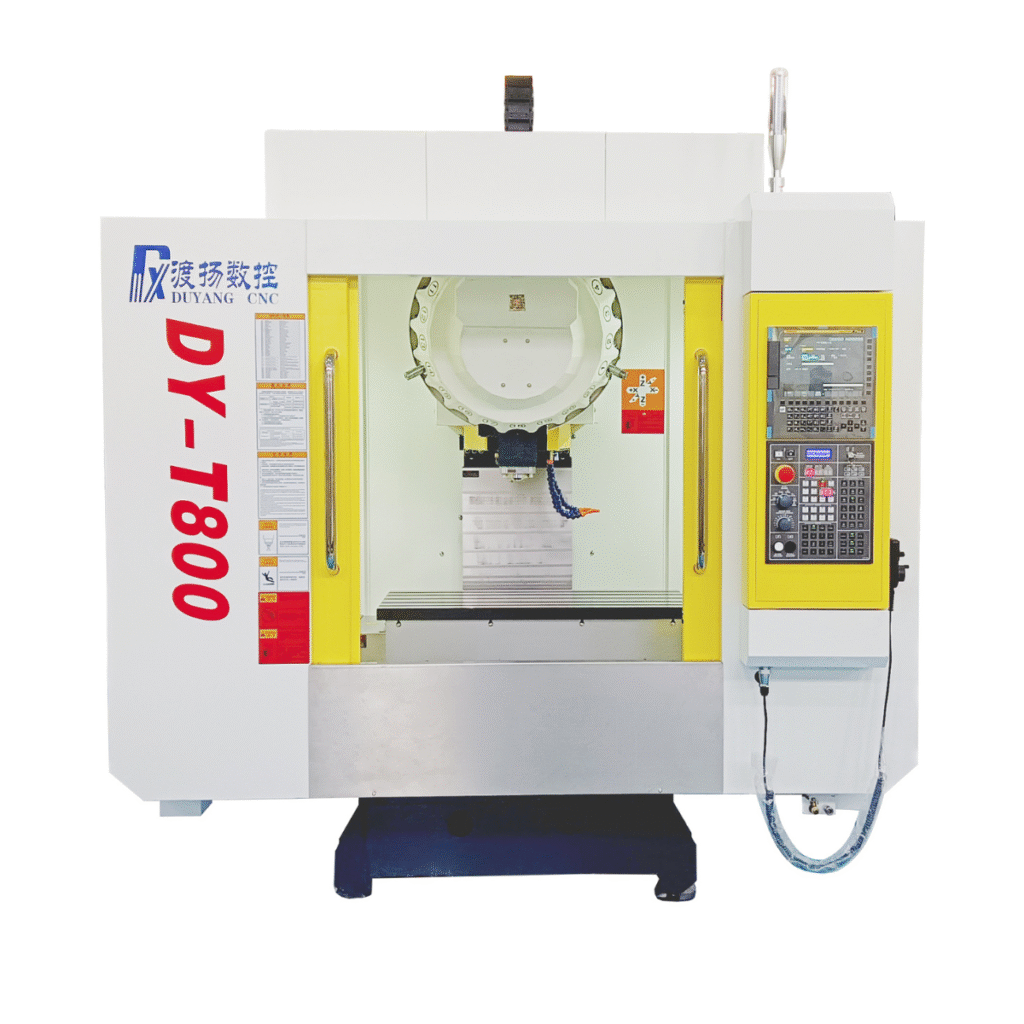

高速数控钻孔机 DY-T800

高速数控钻孔机 DY-T800 具有高速、高效率和高精度的显著特点,适用于批量加工结构复杂、多工序的各类零部件。

DY-T800 高速数控钻孔机的主要优势

  • 高速性能:通过机械与电气系统的优异配合,实现高速运行能力。
  • 高效率:配备进口伺服刀库,换刀速度更快,提高整体加工效率。
  • 高精度:采用进口高精度运动系统,设备进给速度最高可达 48 m/min。进给越快,定位精度越高。
  • 高稳定性:机身采用 HT300 精密树脂砂铸件,确保整机长期稳定运行。广泛应用于电子、机械、自动化、医疗等行业,满足对效率与精度要求较高的加工需求。

高速钻攻中心机 DY-T800

精密树脂砂铸造结构

采用 HT300 材质,运用精密树脂砂铸造工艺,底座宽大稳固,横梁加厚加宽,确保机台具有高刚性和长期稳定的精度。

高度集成的智能电控系统

电控柜高度集成,按欧洲 CE 标准开发,配线简洁,抗干扰能力强,散热良好,运行可靠,安全性高。

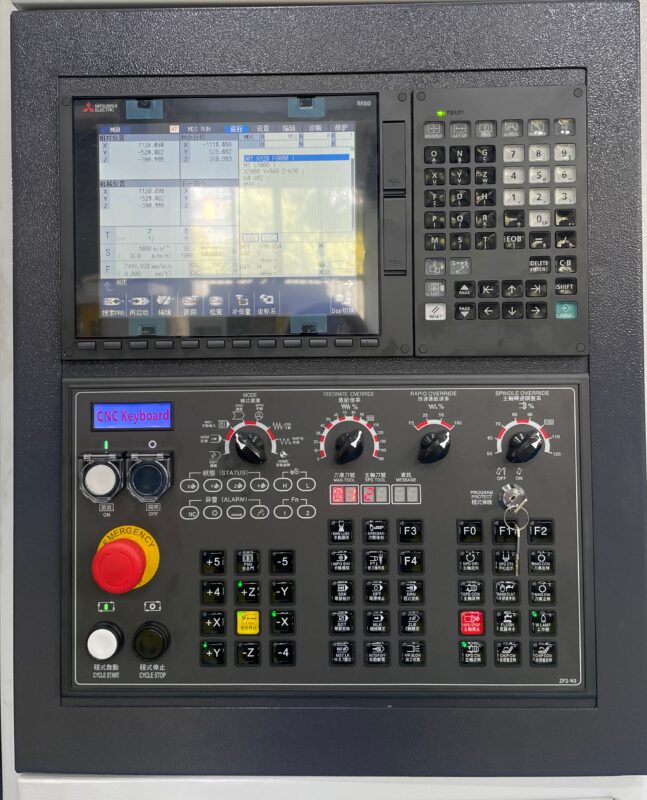

先进的 CNC 数控系统

可选配日本 FANUC-OI-MF、日本三菱、台湾新代、华中系统等知名品牌。这些系统采用模块化设计,操作界面友好,可靠性高,使用简单方便。

台湾知名主轴

采用台湾皮带式 BT50 主轴,转速可达 6000 rpm,适合重切削,加工稳定,主轴精度高。

24/32 把高速刀库

换刀速度快,减少等待时间,提高加工效率。

导轨 / 丝杠系统

配备高精度运动组件(P4 级线轨、C3 级滚珠丝杠),运行速度快,平稳顺畅,具有更高的稳定性与加工精度。

杜扬数控(DuYang CNC)

杜扬数控拥有扎实的技术基础和强大的制造能力,工程师团队在 CNC 机床开发领域经验丰富。公司不断引进国内外先进技术,并配备多种精密生产与检测设备,如激光干涉仪等,以确保提供高品质的机床产品。公司始终坚持“客户满意是我们的责任”的售后服务理念,深受用户认可,获得市场的广泛好评。

  • 控制系统:日本FANUC-0I-F-Plus 数字式控制系统。
    可选配日本三菱M80系统、台湾新代、华中系统)
  • 三轴驱动电机:全数字式伺服电机。
  • 主轴电机:全数字式伺服主轴电机。

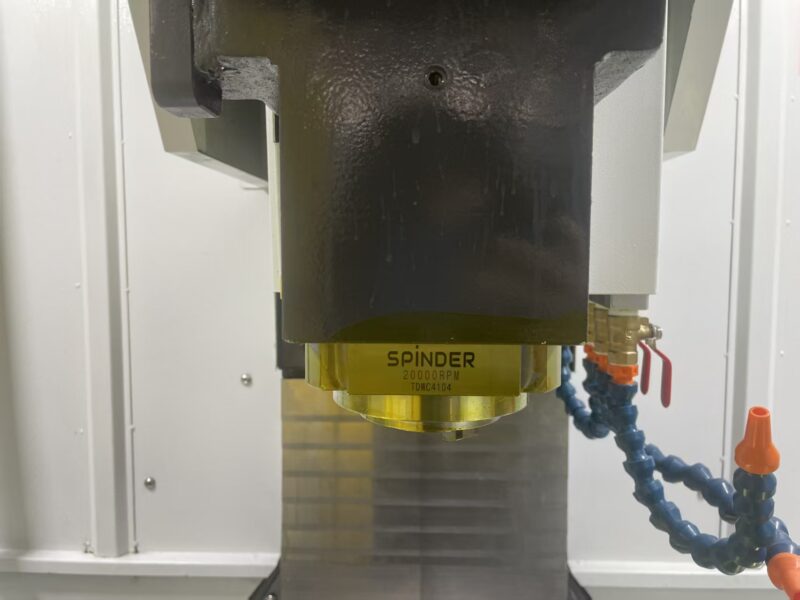

  • 主轴:台湾罗翌/台大/昊志/爱贝科/德久20000rmp主轴。
  • 自动润滑及润滑报警装置:HERG(河谷)/胜祥/贝奇尔、宝腾。
  • 转动系统:台湾上银/银泰P4精密级线轨,C3 级精密级丝杆。
  • 轴承:日本NSK/德国FAG/瑞士SKF轴承,P4级。
  • 电柜:专用电柜热交换恒温系统。
  • 手脉:日本手持式电子手脉。
  • 联轴器:尚工、德国R+W。
  • 冷却泵:渡扬。
  • 机身:树脂砂精密机身。
  • 刀库:夹臂式BT30-21T伺服刀库。
  • 随机资料:操作编程 –诊断说明、机床使用说明、装箱单。

备注:

  • 如需特殊配置,请联系技术服务电话,订货时需在订单中专项注明;
  • 本公司随时在进行研究改进工作,因此保有随时更改光机技术参数的权力,变更时恕不另行通知.

DY-T800 技术参数表

项目 单位 DY-T800
工作台面尺寸(宽×长) mm 1000 × 500
工作台左右行程(X向) mm 800
工作台前后行程(Y向) mm 500
机头上下行程(Z向) mm 420
工作台T型槽(宽×槽数×间距) mm 5-18 × 102
工作台最大承重 Kg 600
主轴端面至工作台面距离 mm 120–540
主轴中心至立柱导轨距离 mm 556
主轴锥孔 – BT30
刀库 PCS 21
定位精密 mm ±0.005
重复定位精度 mm ±0.003
进给速度(X/Y/Z) m/min 48 / 48 / 48
主轴最高转速 rpm 20000
主轴驱动马达 Kw 3.7
整机重量(约) T 4.3
光机外形尺寸(长×宽×高) mm 2300 × 2200 × 2200
