Trung tâm gia công ngang CNC là giải pháp tối ưu cho sản xuất công nghiệp hiện đại nhờ cấu tạo bền vững, độ chính xác cao và khả năng gia công đa trục linh hoạt.
Trung tâm gia công ngang cnc cấu tạo và ứng dụng
Tìm hiểu cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của trung tâm gia công ngang CNC cùng DuYang CNC – nhà sản xuất hàng đầu tại Côn Sơn, Trung Quốc. Trong ngành cơ khí chính xác, trung tâm gia công ngang CNC (Horizontal Machining Center – HMC) là thiết bị không thể thiếu trong dây chuyền sản xuất công nghiệp tự động hóa.
Khái niệm và nguyên lý hoạt động của trung tâm gia công ngang cnc
Trung tâm gia công ngang CNC là loại máy phay điều khiển số có trục chính (spindle) được bố trí nằm ngang song song với mặt đất. Thiết kế này cho phép phôi được gá trên bàn xoay hoặc pallet, giúp gia công dễ dàng các mặt bên và mặt trên của chi tiết mà không cần tháo lắp nhiều lần.
Máy hoạt động dựa trên hệ điều khiển CNC (Computer Numerical Control), cho phép lập trình, lưu trữ và thực hiện hàng loạt lệnh cắt gọt tự động. Các chuyển động trên 3 đến 5 trục (X, Y, Z, A, B) được điều khiển bằng servo motor độ chính xác cao.
Trong đó, hệ thống trục chính có tốc độ quay từ 6.000 – 15.000 vòng/phút, tùy cấu hình và ứng dụng. Nhờ đó, trung tâm gia công ngang CNC có thể xử lý các vật liệu từ nhôm, thép, gang, đồng đến hợp kim cứng, đáp ứng yêu cầu cao về độ chính xác và độ nhám bề mặt.
Cấu tạo cơ bản của trung tâm gia công ngang cnc
Trung tâm gia công ngang CNC tiêu chuẩn bao gồm các thành phần chính sau
Thân máy (Base & Column)
Được đúc bằng gang cầu hoặc thép hợp kim cao cấp, đảm bảo độ cứng vững, chống rung và chịu tải trọng lớn. Cấu trúc khung hộp giúp tăng khả năng hấp thụ chấn động khi cắt ở tốc độ cao.
Trục chính (Spindle)
Đây là bộ phận quan trọng nhất, thường được truyền động bằng motor AC servo công suất từ 7,5 – 30 kW, có thể quay tối đa 15.000 vòng/phút. Một số dòng cao cấp của DuYang CNC sử dụng ổ bi gốm tốc độ cao giúp giảm ma sát, tăng tuổi thọ và độ ổn định khi gia công liên tục.
Bàn máy và hệ thống pallet (Worktable & Pallet Changer)
Bàn xoay hai mặt pallet 400×400 mm hoặc 630×630 mm giúp thay đổi phôi nhanh chóng. Hệ thống thay pallet tự động (APC) giúp tăng năng suất và giảm thời gian chết.
Hệ thống thay dao tự động (ATC)
Bộ thay dao tự động chứa từ 24 – 60 dao, vận hành bằng servo. Thời gian thay dao trung bình chỉ 2 – 4 giây, giúp tối ưu chu kỳ gia công liên tục.

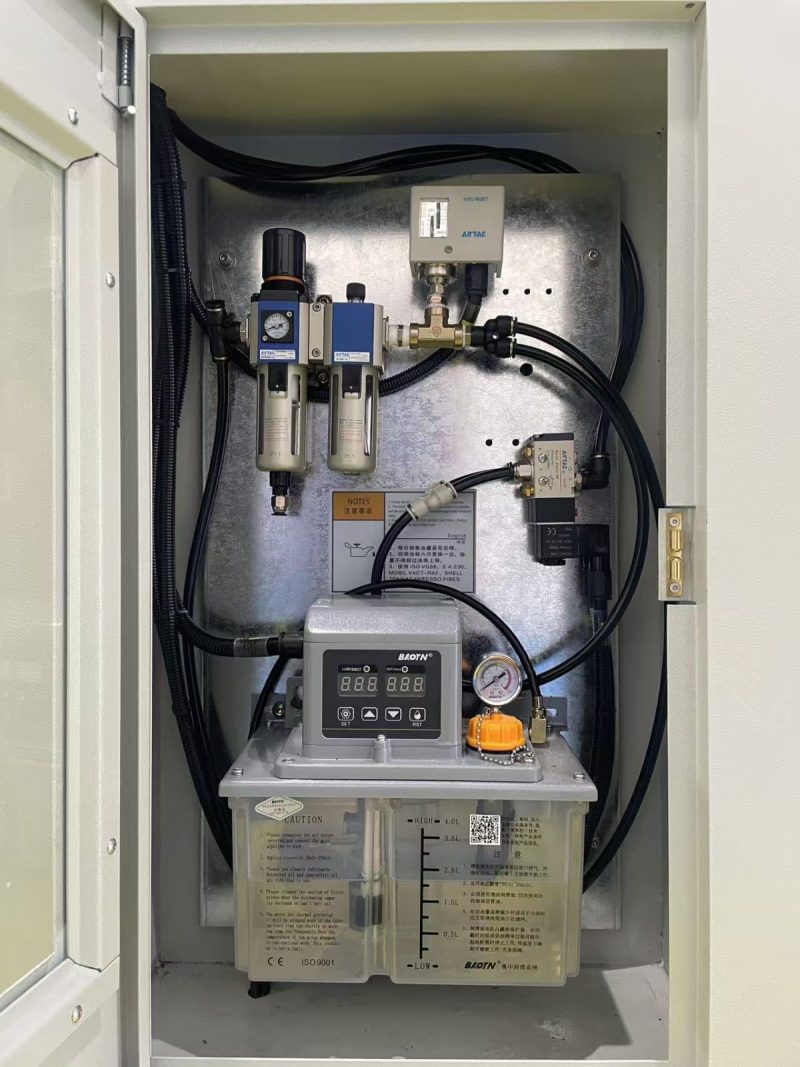

Hệ thống làm mát và bôi trơn
Gồm bơm dầu tuần hoàn, phun dung dịch làm mát áp lực cao 2–3 MPa, và làm mát trục chính bằng dầu giúp duy trì nhiệt độ ổn định trong quá trình cắt.

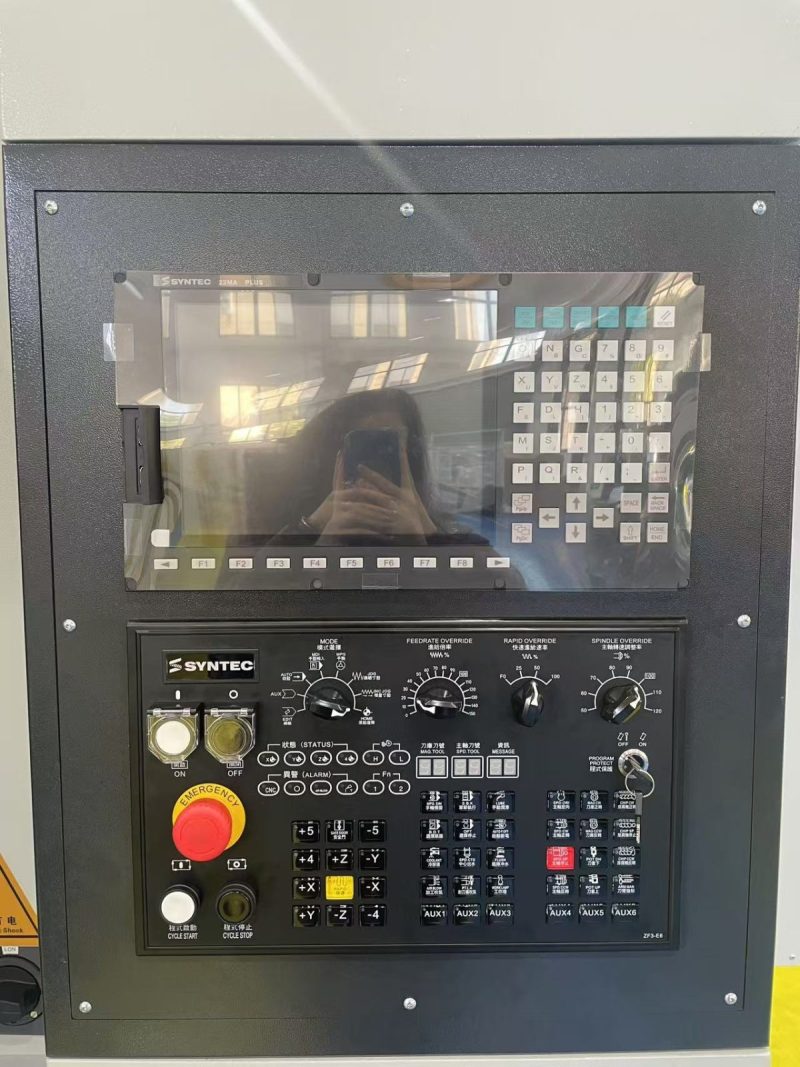

Hệ thống điều khiển CNC
Máy DuYang CNC sử dụng bộ điều khiển Fanuc, Siemens hoặc Mitsubishi – những thương hiệu nổi tiếng toàn cầu về độ ổn định, giao diện thân thiện và khả năng lập trình linh hoạt.
Ứng dụng thực tế của trung tâm gia công ngang cnc
Nhờ cấu trúc trục chính nằm ngang và bàn xoay nhiều mặt, HMC đặc biệt phù hợp cho các sản phẩm có hình khối phức tạp hoặc cần gia công nhiều mặt trong cùng một lần gá. Ứng dụng phổ biến gồm
- Sản xuất linh kiện ô tô – xe máy: Gia công thân vỏ hộp số, vỏ động cơ, nắp máy, chi tiết khung nhôm.
- Công nghiệp khuôn mẫu: Gia công lõi và lòng khuôn có hình dạng phức tạp, yêu cầu độ chính xác ±0.005 mm.
- Công nghiệp hàng không – vũ trụ: Gia công chi tiết hợp kim nhôm hoặc titan với tốc độ cắt cao.
- Ngành năng lượng – thiết bị công nghiệp: Gia công vỏ bơm, thân van, rotor, và các chi tiết lớn yêu cầu độ chính xác cao.
Trung tâm gia công ngang CNC giúp rút ngắn 30–50% thời gian sản xuất, giảm sai số gá đặt, đồng thời tăng độ đồng nhất giữa các chi tiết – yếu tố sống còn trong sản xuất hàng loạt.
Ưu điểm khi sử dụng trung tâm gia công ngang DuYang CNC
DuYang CNC, nhà sản xuất hàng đầu tại Côn Sơn – Giang Nam, Trung Quốc, đã khẳng định vị thế trong lĩnh vực sản xuất máy phay CNC với công nghệ tiên tiến, độ bền vượt trội và chính sách phân phối ưu đãi tại Việt Nam.
Máy DuYang nổi bật với
- Hệ thống truyền động vít me – thanh trượt bi NSK (Nhật Bản) cho độ chính xác lặp lại ±0.003 mm.
- Bộ điều khiển thông minh, hỗ trợ lập trình macro, mô phỏng 3D trực quan.
- Thiết kế thân máy chắc chắn, vận hành êm ái ngay cả khi cắt vật liệu cứng.
- Chính sách bảo hành chính hãng 24 tháng và hỗ trợ kỹ thuật toàn diện từ đại lý phân phối tại Việt Nam.
Đề xuất sử dụng trung tâm gia công ngang phù hợp
| Trường hợp gia công | Cấu hình khuyến nghị |
| Chi tiết phức tạp, sản lượng vừa và nhỏ | Trang bị tiêu chuẩn 4 trục + băng dao 30 vị trí |
| Gia công chi tiết kết cấu lớn | Kết cấu dạng cầu (gantry) + 2 bàn thay phôi tự động |
| Gia công hợp kim chịu nhiệt cao | Trục chính làm mát bằng nitơ lỏng + ổ trục bằng gốm |
