Lắp dao vào ổ dao của trung tâm gia công đúng kỹ thuật là yếu tố quan trọng quyết định độ chính xác của sản phẩm gia công, độ ổn định của máy cũng như độ an toàn cho người vận hành.
Hướng Dẫn Chuẩn Khi Lắp Dao Vào Ổ Dao Trung Tâm Gia Công CNC
Dưới đây là quy trình thao tác chuẩn, các lưu ý kỹ thuật và phương pháp xử lý thường gặp trong quá trình vận hành trung tâm gia công CNC.
Chuẩn bị trước khi thao tác
Trước khi bắt đầu, cần đảm bảo máy đã được ngắt điện hoàn toàn và có biển cảnh báo treo tại khu vực thao tác để đảm bảo an toàn. Người vận hành phải chuẩn bị đầy đủ dao cụ cần sử dụng như dao BT, HSK, dụng cụ lắp dao gồm cờ lê, tua vít, cùng với các trang bị bảo hộ lao động như găng tay và kính bảo hộ.
Khu vực lắp dao phải được giữ sạch, tránh dầu mỡ, phoi hoặc mạt kim loại bám dính, vì những yếu tố này có thể gây ảnh hưởng đến độ chính xác khi căn chỉnh hoặc lắp đặt.
Vệ sinh ổ dao
Trước khi lắp, cần kiểm tra kỹ bên trong ổ dao xem có phoi, bụi hoặc dấu hiệu hư hại nào không. Việc vệ sinh được thực hiện bằng súng hơi hoặc bàn chải mềm, tuyệt đối không sử dụng vật cứng hoặc kim loại để tránh làm xước hoặc biến dạng bề mặt ổ dao. Ổ dao sạch và không hư hại sẽ giúp cơ chế thay dao tự động vận hành chính xác, ổn định và giảm thiểu lỗi trong quá trình gia công.
Lắp dao vào ổ dao
Trước khi lắp, cần làm sạch hoàn toàn bề mặt côn dao, loại bỏ dầu mỡ hoặc bụi bẩn còn sót lại. Kiểm tra tình trạng dao để đảm bảo không có dấu hiệu rỉ sét, nứt, hoặc mòn côn. Khi lắp, hướng dao phải được căn chỉnh theo đúng chiều quay của trục chính, thông thường là theo chiều kim đồng hồ.
Dao phải được định vị chính xác, chốt định vị dao khớp hoàn toàn với rãnh ổ dao. Sau đó dùng cờ lê chuyên dụng siết chặt ốc cố định với mô-men xoắn tiêu chuẩn trong khoảng từ 15 đến 20 N·m. Không nên siết quá mạnh để tránh làm biến dạng phần côn hoặc mâm kẹp, đồng thời cũng không được siết quá lỏng vì có thể khiến dao bị rung hoặc tuột trong quá trình vận hành.
Ghi chép và đánh số dao cụ
Sau khi lắp dao xong, cần dán nhãn số cho từng dao, ví dụ T01, T02, và nhập đầy đủ các thông số dao vào hệ thống CNC, bao gồm chiều dài bù và bán kính bù dao. Bên cạnh đó, cần lập bảng quản lý dao cụ, ghi chép chi tiết thông tin như loại dao, vật liệu gia công, tuổi thọ, số lần mài và tình trạng hiện tại của từng dao. Việc này giúp theo dõi chính xác vòng đời dao cụ, tránh nhầm lẫn và đảm bảo tính nhất quán trong vận hành.
Kiểm tra chức năng sau khi lắp
Sau khi hoàn tất quá trình lắp đặt, tiến hành khởi động máy và chạy thử chương trình thay dao ở chế độ không tải. Quan sát chuyển động của tay thay dao và ổ dao để đảm bảo cơ cấu hoạt động mượt mà, không có hiện tượng kẹt hoặc rung.
Sau khi chạy thử, sử dụng thước đo chính xác như micrometer để kiểm tra độ sai lệch hướng kính của dao; giá trị sai lệch không được vượt quá 0.02 mm. Nếu phát hiện bất thường, cần kiểm tra lại mô-men siết hoặc bề mặt tiếp xúc của dao và ổ kẹp.
Những lưu ý khi lắp dao vào ổ dao
Quy tắc an toàn
Tuyệt đối không được thực hiện bất kỳ thao tác nào với ổ dao khi trục chính đang quay hoặc khi máy chưa được dừng hoàn toàn. Trong quá trình thay dao, người vận hành phải giữ khoảng cách an toàn với cơ cấu tay máy và cụm ổ dao để tránh va chạm.
Với những dao có chiều dài lớn, nên để trống một rãnh dao liền kề để tránh tình trạng dao va chạm với các dao khác trong quá trình thay tự động.
Xem thêm: Sự Khác Biệt Giữa Trung Tâm Gia Công Và Máy Phay CNC
Kiểm soát độ chính xác
Trước khi tiến hành thay dao, trục Z của máy phải được đưa về điểm gốc (Z0) nhằm đảm bảo an toàn và độ chính xác của thao tác. Ngoài ra, cần kiểm tra sự khớp giữa mã số dao trong chương trình CNC và dao thực tế đang sử dụng.
Nếu một dao (ví dụ T01) đã được gắn trên trục chính thì không được gọi lại mã T01 trong chương trình, vì điều này có thể gây xung đột lệnh và lỗi vận hành. Việc kiểm soát chính xác mã dao là yêu cầu bắt buộc để hệ thống thay dao tự động hoạt động ổn định.
Các điểm bảo trì cần lưu ý

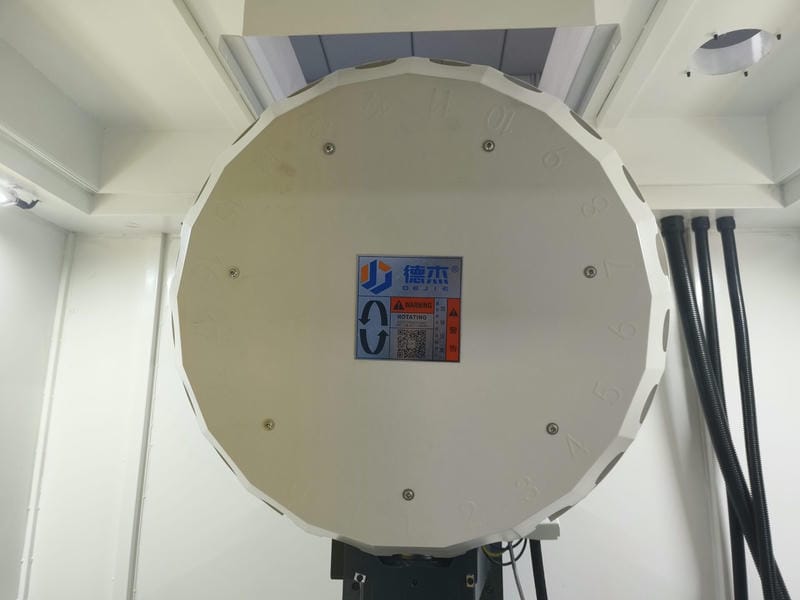

Đối với ổ dao kiểu đĩa, cần tiến hành bôi trơn định kỳ cho vòng bi phân độ để duy trì độ êm và độ chính xác khi quay. Với ổ dao kiểu xích, cần thường xuyên kiểm tra độ căng của xích và tình trạng bôi trơn của trục quay.
Ngoài ra, việc kiểm tra và hiệu chuẩn độ chính xác định vị của ổ dao nên được thực hiện hàng tháng bằng thiết bị đo laser hoặc kính hiển vi chính xác. Độ sai lệch cho phép không được vượt quá ±0.005 mm. Việc bảo trì định kỳ không chỉ giúp tăng tuổi thọ ổ dao mà còn đảm bảo độ ổn định trong quá trình thay dao tự động.
Xử lý sự cố và tối ưu kỹ thuật
Trong quá trình vận hành, có thể xảy ra các sự cố như ổ dao không nhận được dao, dao bị kẹt hoặc rơi khi thay. Khi gặp tình huống này, cần kiểm tra lại cảm biến vị trí, áp suất khí nén, tình trạng chốt định vị và mô-men siết dao. Nếu máy báo lỗi thay dao, cần xem lại chương trình điều khiển, đối chiếu với bảng quản lý dao để đảm bảo dữ liệu giữa phần mềm và thực tế đồng nhất.
Với các trung tâm gia công trang bị ổ dao dạng cánh tay robot, nên áp dụng nguyên tắc “chọn dao gần nhất” để rút ngắn thời gian thay dao và tối ưu chu trình gia công. Ví dụ, nếu máy đang sử dụng dao T08 và cần gọi dao T06, hệ thống nên ưu tiên hướng quay ngược chiều kim đồng hồ để giảm hành trình di chuyển.
Luôn luôn cẩn thận tuân thủ tối đa quy trình
Lắp dao vào ổ dao là một công đoạn tưởng chừng đơn giản nhưng lại ảnh hưởng trực tiếp đến chất lượng gia công, độ ổn định của thiết bị và an toàn của người vận hành. Việc tuân thủ đúng quy trình, đảm bảo vệ sinh sạch sẽ, siết chặt theo mô-men tiêu chuẩn và kiểm tra định kỳ là những yếu tố then chốt để duy trì hiệu suất hoạt động ổn định của trung tâm gia công.
