Trung tâm gia công đứng (Vertical Machining Center – VMC) là một dạng máy công cụ CNC có trục chính bố trí theo phương thẳng đứng so với bàn máy. Đây là một trong những loại trung tâm gia công phổ biến nhất trong ngành cơ khí chính xác, được sử dụng rộng rãi để thực hiện các nguyên công như phay, khoan, doa, taro, cắt ren và gia công bề mặt phức tạp.
Chức năng của trung tâm gia công đứng CNC
Cấu tạo và nguyên lý hoạt động
Trung tâm gia công đứng có thiết kế trục chính thẳng đứng và bàn máy phẳng, cho phép phôi được cố định chắc chắn bằng các đồ gá như ê-tô, bản kẹp, đầu chia độ hoặc bàn xoay 4 trục. Phần lớn các dòng máy VMC hiện nay được cấu hình với ba trục điều khiển (X, Y, Z), cho phép di chuyển đồng thời để tạo ra các biên dạng phức tạp.
Các model cao cấp hơn có thể được mở rộng lên 5 đến 6 trục điều khiển, giúp gia công các chi tiết có biên dạng 3D phức tạp hoặc yêu cầu cắt đồng thời nhiều mặt mà không cần tháo gá phôi.
Trục Z của máy được giới hạn bởi chiều cao tổng thể của thân máy, do đó kỹ sư cần cân nhắc kỹ bốn yếu tố quan trọng khi xác định hành trình gia công: chiều cao phôi, chiều cao đồ gá, chiều dài dao cắt và không gian chuyển dao của rô-bot thay dao (ATC).
Nếu tổng chiều cao vượt quá giới hạn hành trình trục Z, máy sẽ không thể thực hiện đầy đủ các thao tác cắt – đây là hạn chế cơ bản của VMC khi gia công các chi tiết dạng hộp có kích thước lớn.
Ưu điểm vượt trội
Mặc dù bị giới hạn về chiều cao trục, trung tâm gia công đứng vẫn là lựa chọn hàng đầu trong nhiều lĩnh vực nhờ những ưu điểm nổi bật. Việc gá đặt phôi dễ dàng và khả năng sử dụng các đồ gá phổ biến giúp tiết kiệm thời gian chuẩn bị sản xuất. Quá trình gia công được quan sát trực quan, cho phép người vận hành kiểm tra đường dao, đo kích thước và chỉnh sửa chương trình một cách thuận tiện.
Hệ thống làm mát và thoát phoi của VMC cũng rất hiệu quả, chất lỏng làm mát chảy thẳng xuống vùng cắt và rửa trôi phoi xuống khay chứa, giúp bề mặt gia công luôn sạch, hạn chế trầy xước.
Ngoài ra, nhờ cấu trúc nhỏ gọn, dạng trụ đơn và khối lượng thân máy hợp lý, thiết bị này tiết kiệm không gian lắp đặt và có chi phí đầu tư thấp hơn nhiều so với trung tâm gia công ngang (HMC). Hệ tọa độ của VMC được thiết kế theo hệ Đề-các (X, Y, Z) – tương ứng trực tiếp với bản vẽ kỹ thuật – giúp kỹ thuật viên dễ hình dung chuyển động, đặc biệt trong quá trình lập trình G-code.
Các dòng trung tâm gia công đứng DY series
Dòng Trung tâm gia công đứng DY được thiết kế để đáp ứng đa dạng nhu cầu gia công – từ các chi tiết nhỏ yêu cầu tốc độ cao đến những kết cấu lớn đòi hỏi độ cứng vững và hành trình mở rộng.
Tất cả các model đều được phát triển theo triết lý “Ổn định – Chính xác – Hiệu suất cao”, ứng dụng rộng rãi trong các ngành khuôn mẫu, cơ khí chính xác, linh kiện ô tô, hàng không và thiết bị công nghiệp.
Hiệu suất & cấu trúc chung
Toàn bộ dòng máy DY-VMC sử dụng kết cấu thân liền khối bằng gang cầu Meehanite, giúp triệt tiêu rung động và đảm bảo độ ổn định lâu dài khi gia công liên tục. Hệ thống trục chính tốc độ cao (từ 8.000 đến 15.000 vòng/phút, tùy model) được điều khiển bởi servo motor công suất lớn, tích hợp ổ bi gốm chống nhiệt giúp giảm mài mòn khi chạy tốc độ cao.
Tất cả các model đều sử dụng hệ thống điều khiển CNC Fanuc / Mitsubishi / Siemens, tùy chọn theo nhu cầu, hỗ trợ lập trình 3 – 5 trục và tích hợp bộ thay dao tự động (ATC) tốc độ cao.
Dòng máy nhỏ – linh hoạt – tốc độ cao
Các model DY-V6, DY-850, DY-850B, DY-850L, DY-850SL là lựa chọn lý tưởng cho xưởng gia công linh kiện nhỏ và vừa, chi tiết khuôn nhựa, điện tử, cơ khí chính xác.
Với hành trình X từ 600 – 850 mm, dòng này nổi bật nhờ tốc độ trục chính cao, độ chính xác ±0.005 mm, và khả năng xử lý bề mặt mịn nhờ hệ thống làm mát trục chính hiệu quả.
Phiên bản DY-850SL được nâng cấp với bàn máy lớn hơn và trục chính tốc độ cao, phù hợp cho chi tiết đòi hỏi độ hoàn thiện bề mặt cao hoặc vật liệu cứng.
Dòng máy tầm trung – độ cứng vững cao
Các model DY-970L, DY-970SL, DY-855L, DY-1080SL được thiết kế cho chi tiết khuôn, jig và linh kiện công nghiệp kích thước trung bình, yêu cầu ổn định khi cắt nặng.

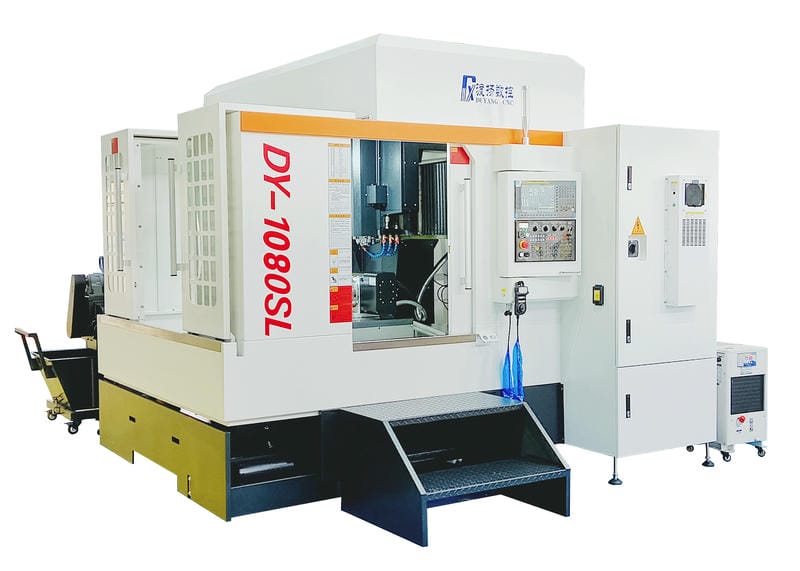

Khung máy mở rộng và hệ thống dẫn hướng bi tuyến tính (Linear Guideway) đảm bảo chuyển động mượt, giảm ma sát, tăng tuổi thọ. Đặc biệt, DY-1080SL được tối ưu cho ngành khuôn ép nhựa và khuôn đúc áp lực, nơi yêu cầu hành trình trục Z lớn và không gian gá đặt rộng.
Dòng máy cỡ lớn – gia công kết cấu phức tạp

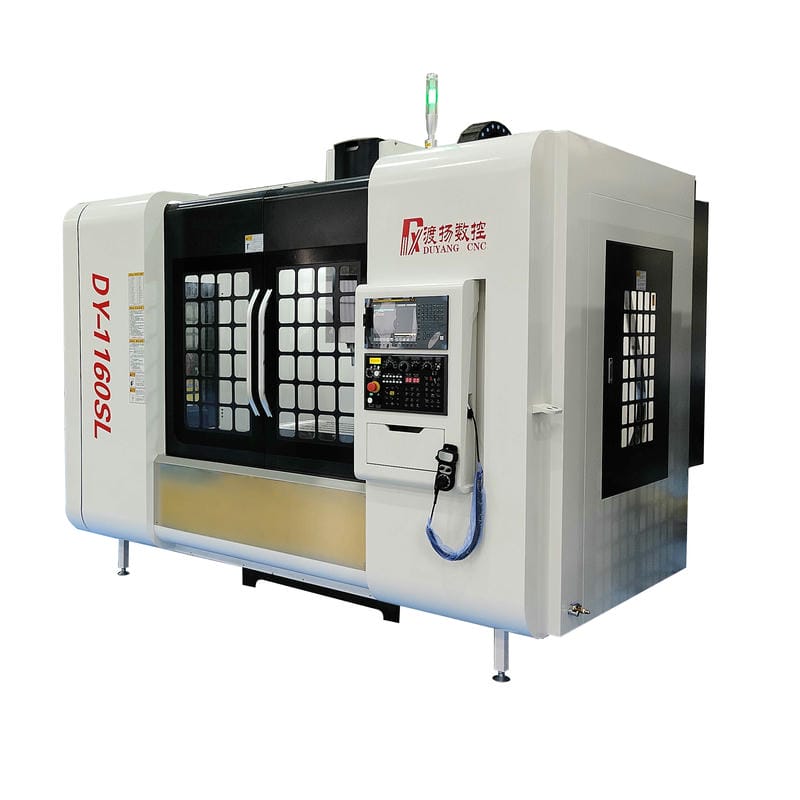

Các model DY-1160L, DY-1160SL, DY-1165SL, DY-1270L, DY-1270SL, DY-1370L, DY-1370SL, DY-1380L, DY-1580L, DY-1580SL, DY-1680SL được phát triển cho các ứng dụng gia công khuôn cỡ lớn, tấm thép, và chi tiết kết cấu công nghiệp nặng.
Với hành trình X từ 1.160 mm đến 1.680 mm, bàn máy rộng rãi, khả năng chịu tải từ 800 kg đến hơn 2 tấn, đây là dòng máy mang lại độ ổn định và năng suất vượt trội.
Các phiên bản “SL” (Super Long / Super Line) được trang bị trục chính tốc độ cao hơn, ổ bi gốm, và hệ thống làm mát trục chính bằng dầu, giúp duy trì độ chính xác hình học trong thời gian dài.
Đặc tính nâng cao và tùy chọn mở rộng
Dòng DY-VMC hỗ trợ gia công đồng thời 4 – 5 trục (khi tích hợp bàn xoay), cảm biến bù nhiệt tự động, và hệ thống giám sát rung động thông minh nhằm đảm bảo độ ổn định cắt và kéo dài tuổi thọ dao cụ.
Tùy theo cấu hình, người dùng có thể tùy chọn hệ thống bôi trơn trung tâm tự động, làm mát dao qua trục (Through-Spindle Cooling), và cửa che phoi tự động để đáp ứng yêu cầu sản xuất khắt khe của nhà máy hiện đại.
